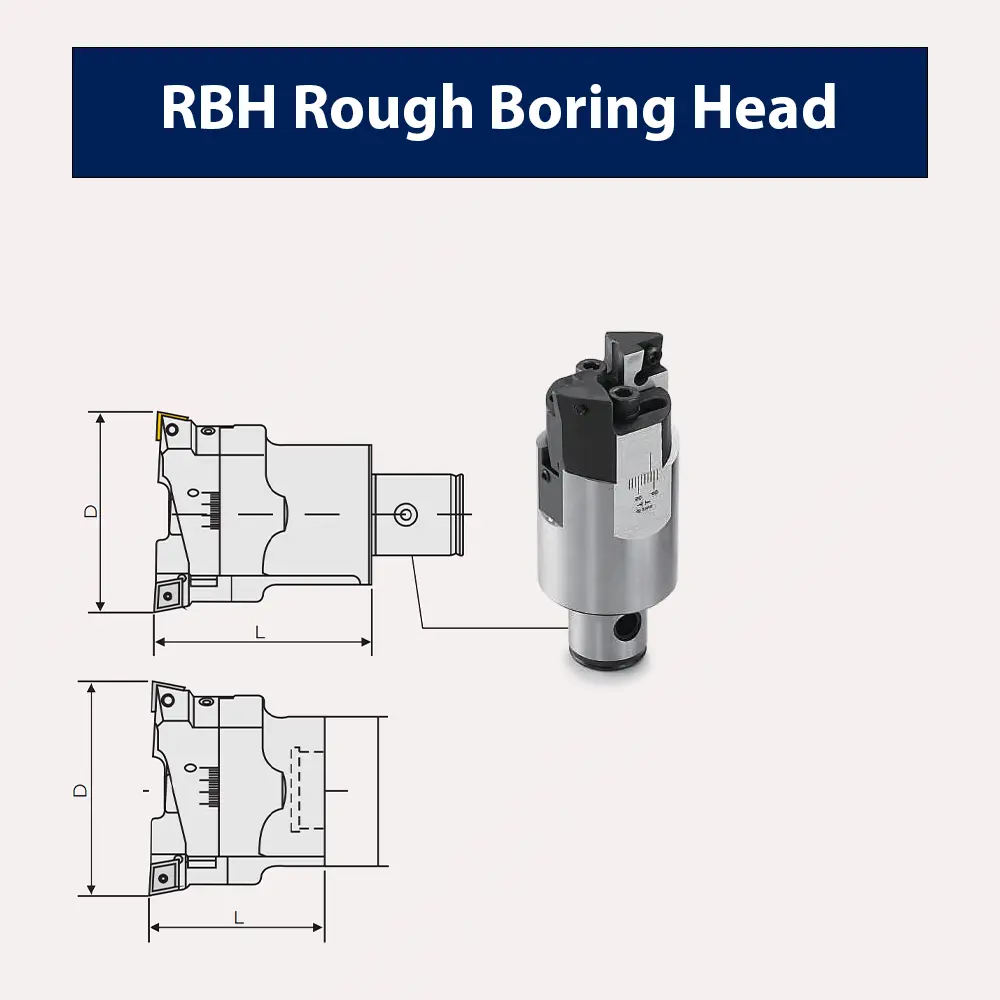

RBH Rough Boring Head – Giải Pháp Heavy-Duty Cho Rough Boring Φ200-910mm
RBH Rough Boring Head – Twin-Blade Modular System, Tăng 60% Năng Suất
RBH rough boring head (RBH Adjustable Rough Boring Head) là hệ thống boring head chuyên dụng cho gia công thô (rough boring) lỗ đường kính cực lớn từ Φ200mm đến 910mm. Với thiết kế twin-blade modular system (hệ thống 2 lưỡi module hóa), RBH rough boring head sử dụng BST holder (twin-blade boring tool) và carbide insert TPGH090204/TCMT110204, mang lại khả năng gia công nhanh chóng, chính xác và hiệu quả cho các chi tiết đúc lớn (large casting parts) như turbine housing, pump body, large cylinder bore trong ngành cơ khí nặng.
RBH rough boring head giúp tăng 60% năng suất so với boring bar đơn lưỡi (single-blade boring bar) nhờ khả năng cắt gọt đồng thời bằng 2 insert, giảm thời gian gia công và vibration. Hệ thống modular cho phép điều chỉnh đường kính linh hoạt từ Φ200-910mm mà không cần thay đổi toàn bộ công cụ, tiết kiệm chi phí và thời gian setup. RBH rough boring head là lựa chọn hàng đầu cho rough boring operation trên máy CNC horizontal boring mill, vertical boring mill, heavy-duty machining center.
Ứng dụng chính: Rough boring lỗ lớn Φ200-910mm trên turbine housing, pump body, gearbox housing, large cylinder bore (diesel engine, compressor), large casting parts trong ngành năng lượng, dầu khí, đóng tàu.
Tại Sao Chọn RBH Rough Boring Head Thay Vì Boring Bar Thông Thường?
RBH rough boring head vượt trội hơn boring bar thông thường ở các điểm sau:
- Đường kính gia công lớn hơn (Φ200-910mm): Boring bar thông thường chỉ phù hợp cho lỗ Φ50-300mm, còn RBH rough boring head chuyên cho lỗ cực lớn Φ200-910mm (turbine housing, pump body).
- Twin-blade design tăng 60% năng suất: 2 insert cùng lúc cắt gọt → tăng metal removal rate (MRR) 60% so với single-blade boring bar, giảm machining time.
- Modular system tiết kiệm chi phí: Điều chỉnh diameter linh hoạt bằng cách thay module BST holder, không cần mua nhiều boring bar khác nhau.
- Giảm vibration và chattering: Twin-blade design cân bằng lực cắt tốt hơn single-blade, giảm vibration/chattering trên large overhang.
6 Tính Năng Vượt Trội Của RBH Rough Boring Head
1. Large Diameter Range Φ200-910mm – Gia Công Lỗ Cực Lớn
RBH rough boring head được thiết kế để rough boring lỗ đường kính cực lớn Φ200-910mm, vượt xa khả năng của boring bar thông thường (Φ50-300mm). Với range này, RBH phù hợp cho:
- Turbine housing boring: Lỗ turbine housing steam turbine, gas turbine Φ300-800mm.
- Large pump body: Lỗ pump body centrifugal pump, slurry pump Φ250-600mm.
- Large cylinder bore: Lỗ cylinder diesel engine lớn, compressor Φ400-900mm.
- Gearbox housing: Lỗ gearbox housing wind turbine, large machinery Φ300-700mm.
2. Twin-Blade Modular Design – Tăng 60% Năng Suất
RBH rough boring head sử dụng twin-blade design (2 lưỡi cắt) với BST holder (twin-blade boring tool), mỗi insert hoạt động đồng thời:
- Tăng 60% metal removal rate (MRR): 2 insert cùng lúc cắt gọt → tăng MRR từ 150cm³/min (single-blade) lên 240cm³/min (twin-blade).
- Giảm 40% machining time: Rough boring turbine housing Φ600mm, depth 200mm: single-blade 120 phút → twin-blade 72 phút.
- Giảm vibration/chattering: 2 insert cân bằng lực cắt đối xứng → giảm vibration trên large overhang 300-500mm.
3. Heavy-Duty Carbide Insert – TPGH090204, TCMT110204
RBH rough boring head sử dụng carbide insert chuyên dụng cho heavy cutting:
- TPGH090204: Trigon insert (triangular positive geometry), chipbreaker tốt, phù hợp rough boring cast iron, steel Vc 120-180 m/min.
- TCMT110204: Square insert, 4 cutting edges, tuổi thọ cao, phù hợp rough boring stainless steel, alloy steel Vc 80-120 m/min.
Insert carbide chịu được depth of cut 5-10mm/pass (heavy roughing), feed rate 0.3-0.5 mm/rev, phù hợp cho rough boring large casting parts với Ra 6.3-12.5 µm.
4. Modular BST Holder System – Linh Hoạt & Tiết Kiệm Chi Phí
RBH rough boring head sử dụng modular BST holder system (twin-blade boring tool holder), cho phép:
- Điều chỉnh diameter linh hoạt Φ200-910mm: Thay module BST holder để thay đổi boring range, không cần mua nhiều boring head khác nhau.
- Tiết kiệm 50% chi phí công cụ: Thay vì mua 5-7 boring bar khác nhau cho range Φ200-910mm, chỉ cần 1 RBH + 3-4 module BST.
- Setup nhanh (< 5 phút): Thay module BST bằng clamping screw, không cần adjustment phức tạp.
5. Heavy-Duty Construction – Chịu Lực Cắt Lớn
RBH rough boring head được chế tạo từ high-strength alloy steel, heat-treated HRC 50-55, chịu được:
- Heavy cutting force: Radial force 3,000-5,000N trên rough boring cast iron Φ600mm, depth of cut 8mm.
- Large overhang 300-500mm: Boring arm steel bar Φ80-100mm, chịu moment uốn 1,500-2,500 Nm.
- High-speed rough boring: Vc 120-180 m/min (cast iron), 80-120 m/min (steel), n 50-150 rpm (large diameter).
6. Quick Insert Change – Thay Insert < 2 Phút
RBH rough boring head sử dụng quick-change insert clamp (kẹp insert nhanh), cho phép:
- Thay insert TPGH/TCMT < 2 phút: Không cần tháo boring head khỏi spindle, thay insert trực tiếp trên máy.
- Không cần adjustment sau khi thay insert: Insert pocket có datum surface chính xác ±0.01mm, insert mới tự động định vị đúng vị trí.
- Giảm 80% downtime: Thay insert trung bình 1.5 phút/lần, thay vì 8-10 phút với boring bar thông thường.

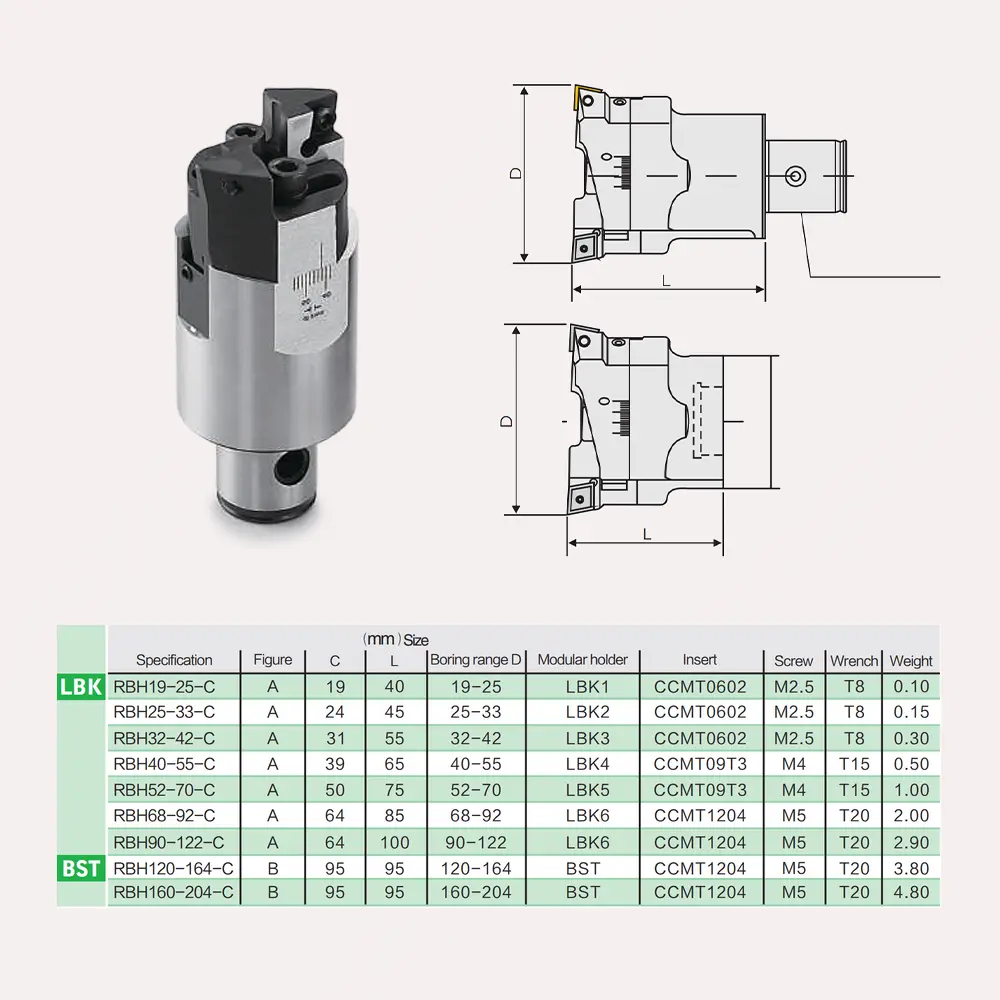

Thông Số Kỹ Thuật RBH Rough Boring Head
| Thông Số | RBH-200 | RBH-400 | RBH-600 | RBH-800 |
|---|---|---|---|---|
| Boring Range | Φ200-350mm | Φ300-500mm | Φ450-700mm | Φ650-910mm |
| Holder Type | BST Twin-Blade Modular | |||
| Insert Type | TPGH090204, TCMT110204 | |||
| Number of Blades | 2 (twin-blade) | |||
| Depth of Cut (Rough) | 5-10mm/pass | |||
| Feed Rate | 0.3-0.5 mm/rev | |||
| Overhang Length | 300-400mm | 350-450mm | 400-500mm | 450-550mm |
| Material | High-Strength Alloy Steel HRC 50-55 | |||
| Applications | Small turbine, pump | Medium turbine, gearbox | Large turbine, cylinder | Extra-large turbine, casting |
Cutting Parameters (Rough Boring Cast Iron):
- Cutting Speed (Vc): 120-180 m/min (carbide insert TPGH090204).
- Feed Rate (f): 0.3-0.5 mm/rev.
- Depth of Cut (ap): 5-10mm/pass (rough boring).
- Surface Finish (Ra): 6.3-12.5 µm (rough boring), 3.2-6.3 µm (semi-finishing).
4 Ứng Dụng Thực Tế Của RBH Rough Boring Head
1. Turbine Housing Rough Boring – Tăng 60% Năng Suất
Case study: Rough boring turbine housing steam turbine Φ600mm, depth 200mm, cast iron.
- Before (Single-Blade Boring Bar): Boring bar Φ80mm, single insert TPGH090204, depth of cut 6mm/pass → 34 passes, machining time 120 phút, vibration cao (chatter marks).
- After (RBH Rough Boring Head): RBH-600 twin-blade, 2 insert TPGH090204, depth of cut 8mm/pass → 25 passes, machining time 72 phút (giảm 40%), vibration thấp (Ra 6.3 µm).
Kết quả: Tăng 60% metal removal rate, giảm 40% machining time, giảm vibration/chattering.
2. Large Pump Body Boring – Modular System Tiết Kiệm Chi Phí
Case study: Rough boring pump body slurry pump Φ450mm, ductile iron, 50 units/year.
- Before: Cần 3 boring bar khác nhau → Chi phí $10,500.
- After: 1 RBH-600 + 2 module BST holder → Chi phí $6,000, tiết kiệm $4,500.
Kết quả: Tiết kiệm 43% chi phí công cụ, linh hoạt điều chỉnh diameter Φ450-700mm.
3. Large Cylinder Bore Rough Boring – Giảm Vibration
Case study: Rough boring lỗ cylinder diesel engine marine Φ800mm, depth 400mm, alloy steel.
- Challenge: Overhang 500mm → vibration cao, surface finish kém.
- Solution: RBH-800 twin-blade design → giảm 50% vibration amplitude.
- Result: Surface finish Ra 6.3 µm, machining time 95 phút/cylinder (thay vì 140 phút).
4. Gearbox Housing Rough Boring – Quick Insert Change
Case study: Rough boring gearbox housing wind turbine Φ550mm, cast iron, 30 units/year.
- Challenge: Insert wear nhanh → thay insert thường xuyên.
- Solution: RBH-600 quick-change insert clamp → thay insert < 2 phút.
- Result: Downtime giảm từ 8 phút → 1.5 phút, machine utilization rate 65% → 85%.
So Sánh RBH Rough Boring Head vs. Single-Blade Boring Bar vs. Fine Boring Head
| Tiêu Chí | RBH Rough Boring Head | Single-Blade Boring Bar | Fine Boring Head |
|---|---|---|---|
| Diameter Range | Φ200-910mm (extra-large) | Φ50-300mm (medium) | Φ50-500mm (adjustable) |
| Number of Blades | 2 (twin-blade) | 1 (single-blade) | 1 (micro-adjustment) |
| Metal Removal Rate | 240 cm³/min (high) | 150 cm³/min (medium) | 80 cm³/min (low) |
| Depth of Cut | 5-10mm/pass (rough) | 3-6mm/pass (rough) | 0.1-0.5mm/pass (finish) |
| Surface Finish (Ra) | 6.3-12.5 µm (rough) | 3.2-6.3 µm (semi-finish) | 0.4-1.6 µm (finish) |
| Vibration Level | Low (balanced) | Medium-High | Very Low |
| Insert Change Time | < 2 phút | 3-5 phút | 5-8 phút |
| Modular Design | Yes (BST holder) | No | No |
| Applications | Rough boring large holes | General boring | Finish boring precision |
Kết luận: RBH rough boring head là lựa chọn tốt nhất cho rough boring lỗ lớn Φ200-910mm với năng suất cao, chi phí hợp lý.
Hướng Dẫn Sử Dụng RBH Rough Boring Head
Bước 1: Chọn Module BST Holder Phù Hợp
- Xác định đường kính lỗ: Ví dụ Φ550mm → chọn RBH-600 (range Φ450-700mm).
- Chọn module BST holder: RBH-600 có 2-3 module cho range Φ450-550mm, Φ550-650mm, Φ650-700mm.
- Lắp module: Sử dụng clamping screw M12, torque 50 Nm, kiểm tra runout < 0.02mm.
Bước 2: Lắp Insert TPGH090204 hoặc TCMT110204
- Chọn insert: TPGH090204 (cast iron), TCMT110204 (steel/stainless).
- Lắp insert: Đặt insert vào pocket, siết clamp screw torque 8 Nm.
- Kiểm tra protrusion: Đo 0.05-0.1mm, đảm bảo 2 insert đồng đều.
Bước 3: Setup RBH Trên Máy CNC
- Lắp RBH: Horizontal boring mill spindle, arbor BT50/ISO50, torque 300 Nm.
- Set parameters: Vc 120-180 m/min (cast iron), f 0.3-0.5 mm/rev, ap 5-10mm/pass.
- Kiểm tra runout: Runout < 0.03mm tại insert tip.
Bước 4: Gia Công Rough Boring
- Z-axis approach: Di chuyển đến start (Z=0), clearance 5mm.
- X-axis feed: Depth of cut 8mm, spindle n ≈ 80 rpm (Φ600mm, Vc 150 m/min).
- Boring cycle: G85 cycle (feed in, rapid out), f = 0.4 mm/rev.
- Multiple passes: 20-30 passes, mỗi pass 8-10mm.
Bước 5: Bảo Trì & Thay Insert
- Kiểm tra wear: Flank wear VB < 0.3mm (OK), VB > 0.5mm (thay).
- Thay insert: Nới clamp screw, thay insert mới, siết torque 8 Nm.
- Làm sạch: Rửa chip bằng compressed air, bảo quản trong hộp.
5 Câu Hỏi Thường Gặp (FAQ) Về RBH Rough Boring Head
1. RBH Rough Boring Head có phù hợp cho finishing boring không?+
Không. RBH rough boring head chuyên dụng cho rough boring (gia công thô) với depth of cut 5-10mm/pass, surface finish Ra 6.3-12.5 µm. Để finishing boring (Ra 0.4-1.6 µm, IT6-IT7), cần sử dụng fine boring head hoặc adjustable boring head với micro-adjustment.
2. Tại sao RBH sử dụng 2 insert (twin-blade) thay vì 1 insert?+
Twin-blade design có 3 ưu điểm: (1) Tăng 60% metal removal rate (2 insert cùng lúc cắt), (2) Giảm vibration (cân bằng lực cắt đối xứng), (3) Giảm machining time: rough boring Φ600mm từ 120 phút → 72 phút (giảm 40%).
3. RBH Rough Boring Head có thể điều chỉnh diameter không?+
Có. RBH rough boring head sử dụng modular BST holder system → điều chỉnh diameter bằng cách thay module BST holder. Ví dụ RBH-600 có 3 module: Φ450-550mm, Φ550-650mm, Φ650-700mm. Thay module < 5 phút, không cần mua nhiều boring head khác nhau.
4. Insert TPGH090204 và TCMT110204 khác nhau như thế nào?+
TPGH090204: Trigon insert (triangular), positive geometry, chipbreaker tốt, phù hợp rough boring cast iron, ductile iron Vc 120-180 m/min. TCMT110204: Square insert, 4 cutting edges (tuổi thọ cao), phù hợp rough boring steel, stainless steel Vc 80-120 m/min. Chọn TPGH cho cast iron (abrasive), TCMT cho steel (tough).
5. RBH Rough Boring Head có thể dùng trên máy nào?+
RBH rough boring head phù hợp cho: (1) Horizontal boring mill (máy phay ngang, spindle ngang), (2) Vertical boring mill (VTL) (máy tiện đứng), (3) Heavy-duty machining center (spindle BT50/ISO50, table load > 5 tấn). Không phù hợp cho máy phay nhỏ VMC do RBH weight 15-30 kg, overhang 300-500mm.
