NT Tool Holder – Chuẩn Nhật Bản National Taper, taper 7:24, NT30/40/50, gần như tươngthích BT.
NT Tool Holder System – National Taper Japan Standard, 95% BT-Compatible

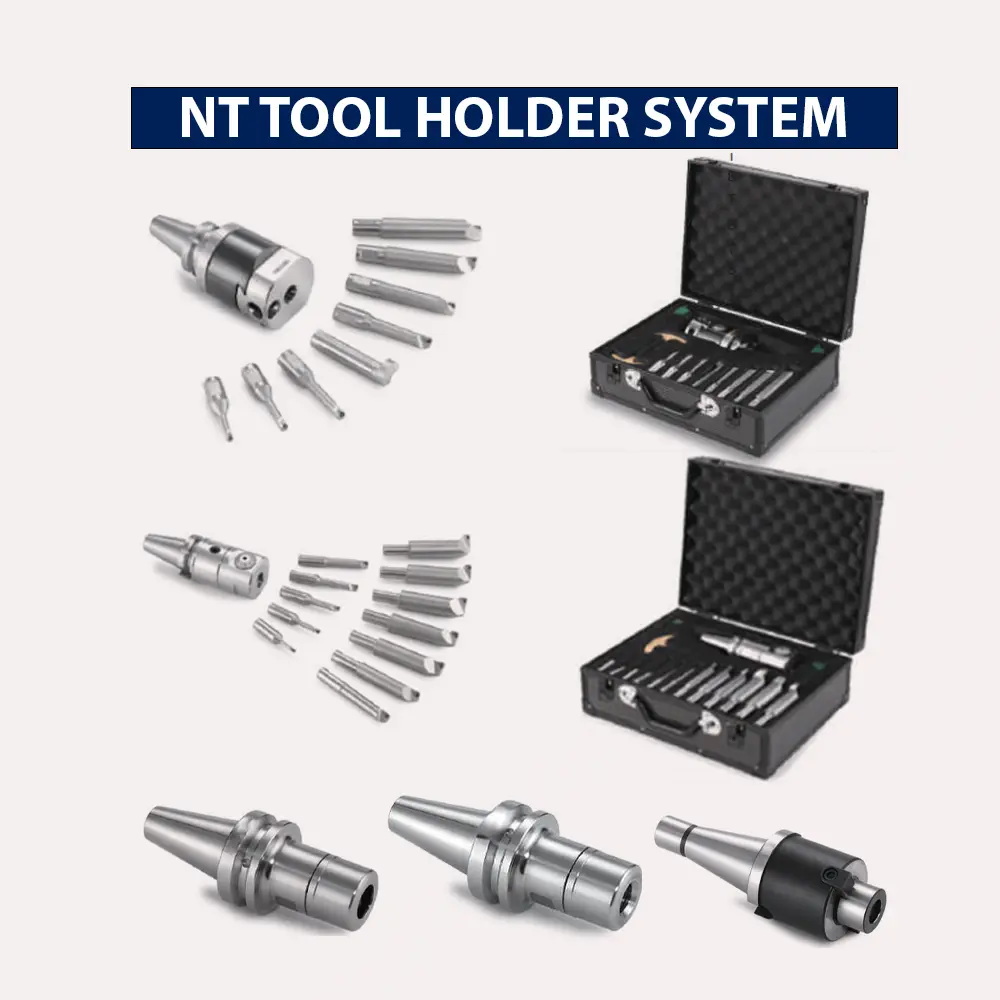

NT Tool Holder – National Taper 7:24 Japan Standard
NT tool holder (National Taper) là hệ thống tool holder chuẩn Nhật Bản, sử dụng taper 7:24 tương tự BT taper nhưng có một số khác biệt nhỏ về kích thước pull stud và flange geometry. NT tool holder system bao gồm NT30, NT40, và NT50 sizes, cover 90% ứng dụng CNC machining từ small đến large machines.
Đặc biệt, NT tool holder có tính tương thích cao (95%) với BT tool holder – trong nhiều trường hợp có thể interchange NT holder trên BT spindle và ngược lại (không chính thức nhưng common practice trong industry). Điều này làm cho NT tool holder trở thành lựa chọn linh hoạt cho các xưởng có cả máy CNC Nhật (NT standard) và máy CNC quốc tế (BT standard).

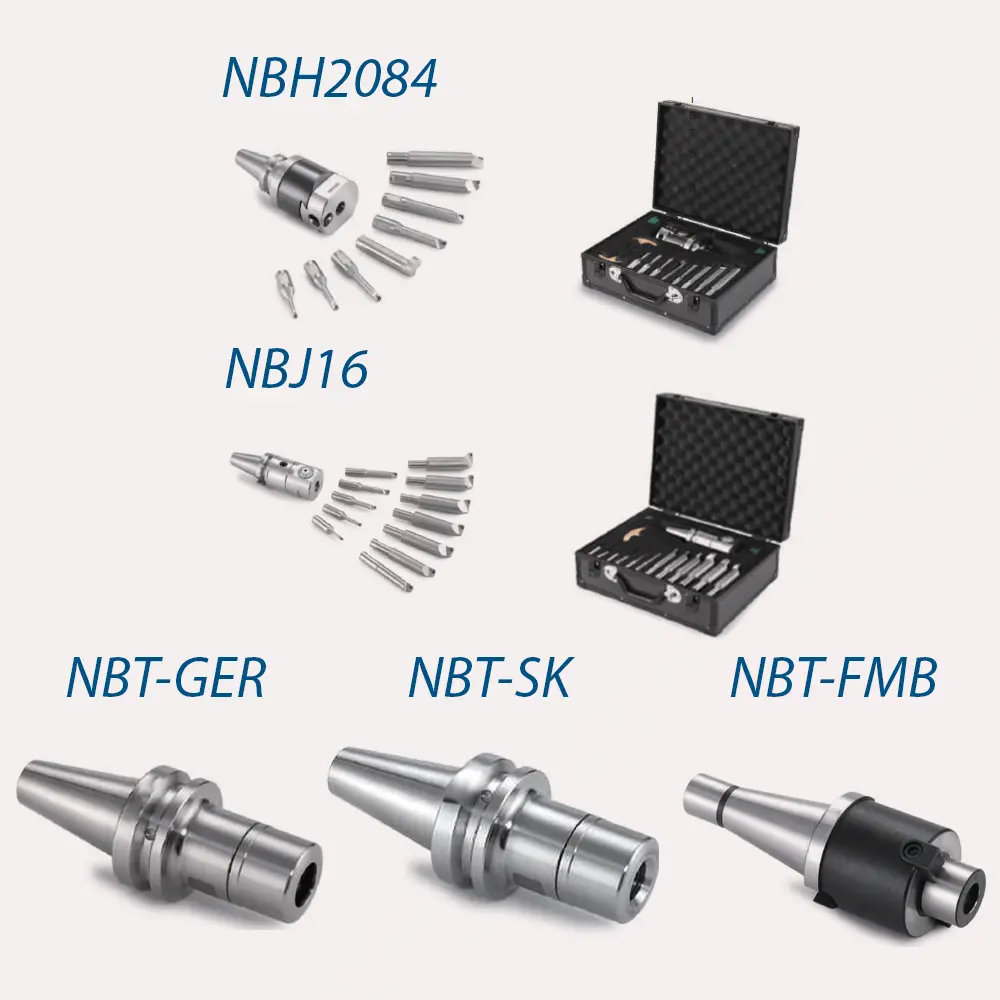

Dòng sản phẩm NT Tool Holder có trong catalog An Mi Tools:
- ✅ NT-FMB Face Milling Arbor: NT40-FMB (Φ22~40mm), NT50-FMB (Φ22~60mm) – 9 models
- ✅ NT-NBH Micro Boring System: NT40-NBH-50, NT50-NBH-55 với NBH2084 head (Φ8~280mm)
- ✅ NT-CK Modular Boring Bar: NT40-CK6-55, NT50-CK6-65 với NBJ16 head
- ✅ NBT-SK High-Speed Collet: NBT30/40/50-SK6/10/13/16/20 (max 30,000 RPM) – National
BT taper + SK collet - ✅ NBT-GER ER Collet Chuck: NBT30/40/50-GER16/20/25/32 (ER collet standard ISO) – National
BT taper + ER collet
⚠️ Lưu ý: NBT-SK và NBT-GER sử dụng BT taper (không phải NT taper), nhưng được gọi là “National BT” để phân biệt với BT tiêu chuẩn quốc tế.
Ứng dụng chính: CNC machining center Nhật Bản, face milling operations (Φ50-160mm), precision boring (Φ8~280mm), high-speed milling (30,000 RPM với NBT-SK/GER), universal drilling/tapping (ER16~ER32), BT-interchange applications, retrofit/upgrade máy CNC cũ.
6 Đặc Điểm Nổi Bật Của NT Tool Holder System
- Complete NT Product Line – 5 Categories trong Catalog: An Mi Tools cung cấp đầy đủ NT
tool holder từ catalog chính hãng: NT-FMB (9 models face milling Φ22~60mm), NT-NBH (2 models micro
boring Φ8~280mm), NT-CK (2 models modular boring), NBT-SK (5 sizes high-speed collet với BT taper), NBT-GER (4
sizes ER collet với BT taper) → total 22+ NT/NBT holder models sẵn có. - 95% BT-Compatible – Interchange Flexibility: NT tool holder (NT-FMB, NT-NBH,
NT-CK) có thể interchange với BT holder trong 95% trường hợp (minor differences ở pull stud thread và flange
dimension). NBT-SK và NBT-GER sử dụng BT taper nên 100% compatible với BT spindle. NT40-FMB có
thể dùng trên BT40 spindle, NT50-NBH trên BT50 spindle → giảm inventory cost, tăng flexibility. - NT-FMB Face Milling Arbor – Heavy-Duty Performance: NT40-FMB và
NT50-FMB cover face milling cutter Φ50-160mm với pull stud M16×2.0 (NT40) và M24×3.0 (NT50).
Clamping nuts included, internal coolant compatible → phù hợp cast iron/steel machining, heavy cutting
operations. - NT-NBH/CK Precision Boring – 0.01mm Accuracy: NT40-NBH-50 và
NT50-NBH-55 với NBH2084-8P head đạt precision 0.01mm/graduation, boring range Φ8~280mm.
NT-CK với NBJ16 head cho small diameter boring Φ16~280mm → ideal cho mold making, aerospace,
precision applications. - NBT-SK/GER High-Speed Capability – Max 30,000 RPM: NBT-SK (SK6/10/13/16/20)
và NBT-GER (ER16/20/25/32) sử dụng BT taper, hỗ trợ max RPM 30,000 (NBT30 size), balance grade
G2.5 → phù hợp high-speed machining với carbide end mill, small diameter tool, aluminum/composite machining.
Run-out ≤0.005mm (NBT-SK), ≤0.003mm (NBT-GER). Lưu ý: NBT = National BT, không phải NT
taper. - Retrofit/Upgrade Solution cho Máy CNC Nhật Cũ: NT tool holder là giải pháp
ideal để upgrade máy CNC Nhật cũ (1990-2010 Fanuc/Mazak/Mori Seiki) với holder mới từ catalog 2025 (NT-FMB
modern design, NBT-SK precision collet, NBT-GER ER standard) → tăng performance (higher RPM, better accuracy) mà
không cần thay spindle (low investment cost).
Thông Số Kỹ Thuật NT Tool Holder System
| Thông Số | NT30 | NT40 | NT50 |
|---|---|---|---|
| Standard | National Taper (Japan) | ||
| Taper Angle | 7:24 (same as BT) | ||
| Flange Diameter | Φ46mm | Φ63mm | Φ84mm |
| Max Tool Weight | 3-5kg | 8-12kg | 15-25kg |
| Max RPM | 30,000 (NT-SK) | 25,000 | 18,000 |
| BT Compatibility | 95% compatible (minor pull stud difference) | ||
| Applications | Small part machining | General machining | Heavy-duty machining |
| Common Machines | Fanuc Robodrill, Brother | Mazak VCN, Mori Seiki | Makino, Okuma |
Lưu ý BT/NT Compatibility: Pull stud của NT có thread pitch khác BT một chút (M12x1.5 vs M12x1.75
tùy model). Nên kiểm tra pull stud compatibility trước khi interchange NT holder vào BT spindle hoặc ngược lại.
Các Dòng Sản Phẩm NT Tool Holder Chi Tiết

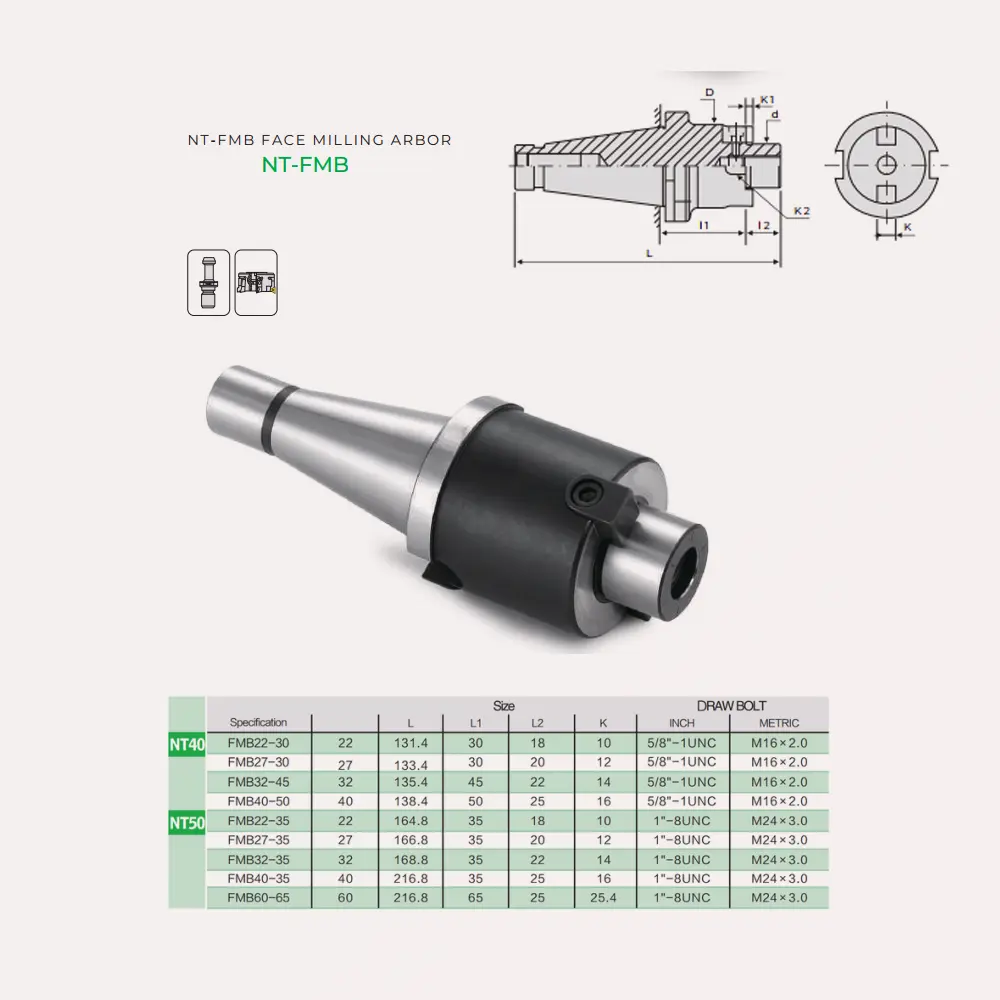

1. NT-FMB Face Milling Arbor – Heavy-Duty Machining
coolant compatible
NT40-FMB và NT50-FMB dùng cho face milling operations Φ50-160mm (cast iron engine block, steel mold base,
heavy-duty surface milling). Internal coolant compatible → chip evacuation tốt. 9 models available: NT40-FMB
(Φ22~40mm), NT50-FMB (Φ22~60mm), weight 2.10-8.00kg.
2. NT-NBH Micro Boring System – 0.01mm Precision
Φ8~280mm, precision 0.01mm
NT40-NBH-50 (9.3kg) và NT50-NBH-55 (10.8kg) với NBH2084-8P head precision 0.01mm dùng cho precision boring
Φ8~280mm (aerospace components, automotive engine, mold cavity finishing). Head adjustment: 0.01mm/graduation.
3. NT-CK Modular Boring Bar – Deep Hole Applications
NT40-CK6-55 (8.5kg) và NT50-CK6-65 (10.3kg) với NBJ16 head dùng cho small diameter boring Φ16~280mm (hydraulic
cylinder, valve body, deep hole applications). Modular design cho flexible tool changing với 12 boring bars
(SBJ-16 series: Φ6~51mm).
4. NBT-SK High-Speed Collet – Max 30,000 RPM (BT Taper)
max 30,000 RPM, run-out ≤0.005mm
⚠️ Lưu ý: NBT-SK sử dụng BT taper (không phải NT taper), 100% compatible với
BT30/40/50 spindle. NBT30-SK6/10 (max 30,000 RPM) dùng cho high-speed machining với carbide end mill Φ1-10mm
(aluminum smartphone housing, small part milling). 5 sizes: SK6/10/13/16/20.

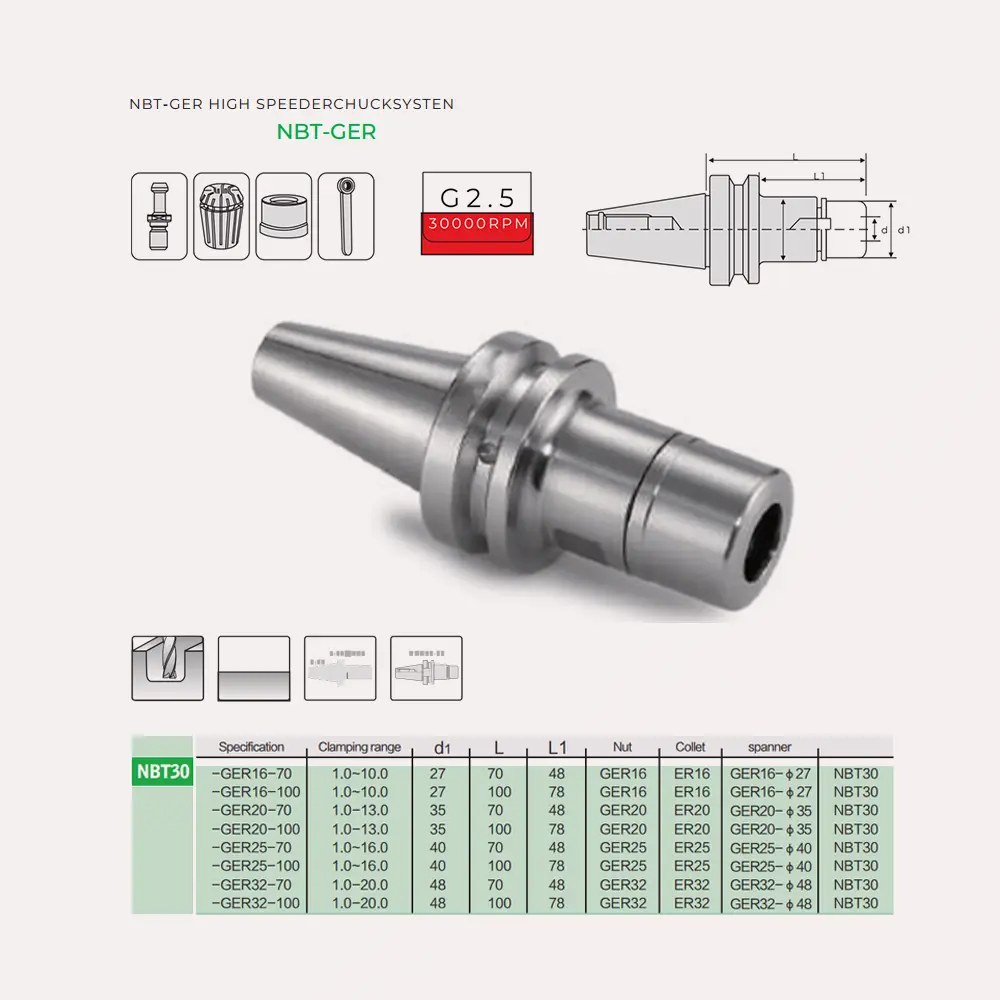

5. NBT-GER ER Collet Chuck – Universal Operations (BT Taper)
collet ISO standard, run-out ≤0.003mm
⚠️ Lưu ý: NBT-GER sử dụng BT taper (không phải NT taper), 100% compatible với
BT40/50 spindle. NBT40-GER20/25 và NBT50-GER32 dùng cho universal operations (drilling, tapping, reaming, end
milling). ER collet standard ISO → dễ tìm replacement. 4 sizes: ER16/20/25/32.
💡 BT/NT Interchange – Cost Saving: NT tool holder (NT-FMB, NT-NBH, NT-CK) có thể dùng trên BT
spindle trong nhiều trường hợp (check pull stud thread compatibility). NT40-FMB fit vào BT40 spindle với minor
runout difference (<0.005mm). NBT-SK và NBT-GER dùng BT taper nên 100% compatible.
📞 Liên Hệ Tư Vấn & Đặt Hàng NT Tool Holder System
An Mi Tools cung cấp NT tool holder chính hãng (NT30, NT40, NT50), bảo hành 24
tháng. Đội ngũ kỹ sư của chúng tôi sẵn sàng tư vấn kiểm tra NT/BT compatibility cho máy CNC, lựa chọn
NT-FMB/NBT-SK/NBT-GER phù hợp với operations, và giải pháp pull stud adapter nếu cần interchange NT holder trên BT
spindle.
