Mô tả

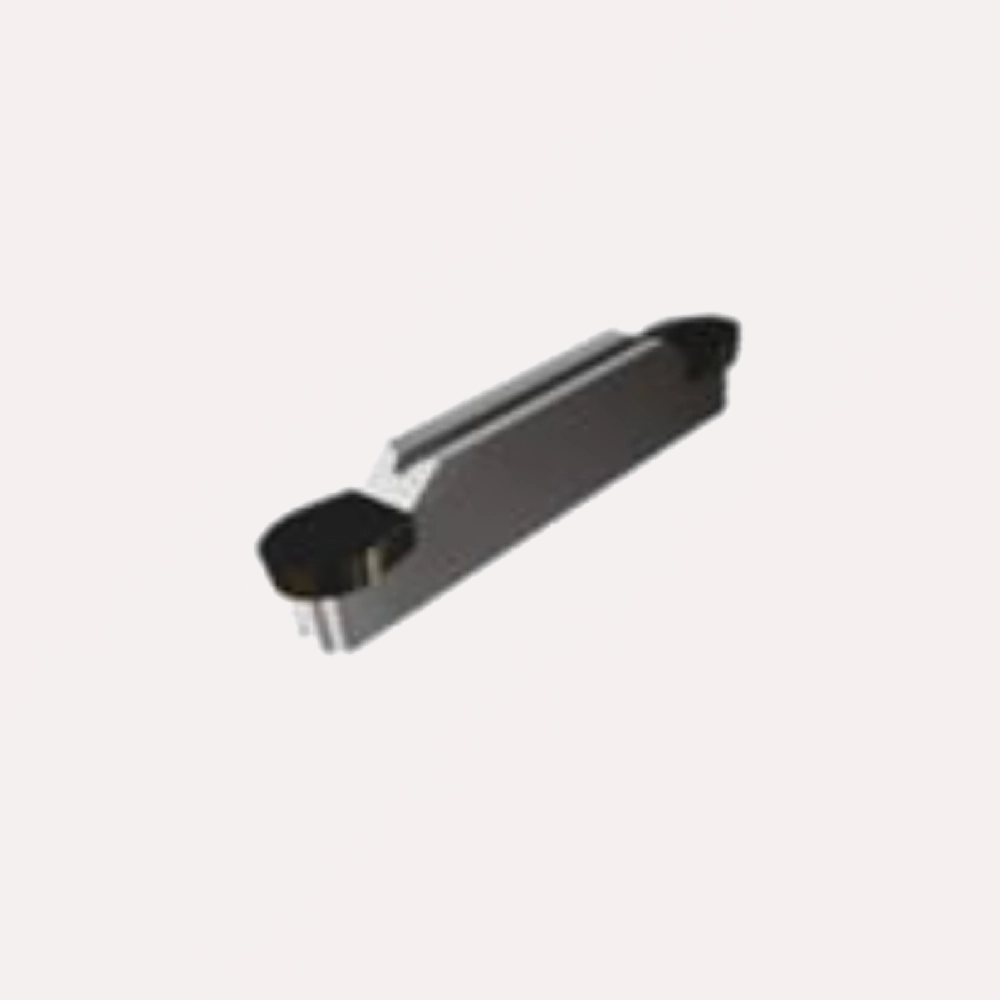

Mảnh Dao Cắt Rãnh PCD IDMRGN là dòng sản phẩm chuyên dụng từ An Mi Tools với đặc điểm nổi bật là đầu tròn (radius), được thiết kế đặc biệt cho gia công rãnh bo tròn, rãnh O-ring, rãnh seal trên hợp kim nhôm, titan và vật liệu phi kim loại với độ chính xác cao.
Theo Wikipedia về PCD compact, vật liệu PCD mang lại độ cứng và khả năng chống mài mòn vượt trội. Mảnh Dao Cắt Rãnh PCD IDMRGN cung cấp 5 series từ 200 đến 600, với bán kính đầu dao từ R1.0 đến R3.0mm, phù hợp đa dạng ứng dụng cắt rãnh bo tròn.
Đặc Điểm Nổi Bật Mảnh Dao Cắt Rãnh PCD IDMRGN
- Đầu tròn chuyên dụng: 5 bán kính từ R1.0-R3.0mm, lý tưởng cho rãnh bo tròn, O-ring, seal
- 5 series đa dạng: Độ rộng từ 2-6mm phù hợp nhiều kích thước rãnh khác nhau
- 2 cạnh cắt sử dụng được: Tăng gấp đôi tuổi thọ, tiết kiệm chi phí
- Độ cứng 8000 HV: Cao hơn cacbua 8-12 lần [Nguồn: Catalog An Mi Tools, trang 6]
- Hệ số ma sát thấp 0.1-0.3: Bề mặt rãnh mịn, không rách, không xé

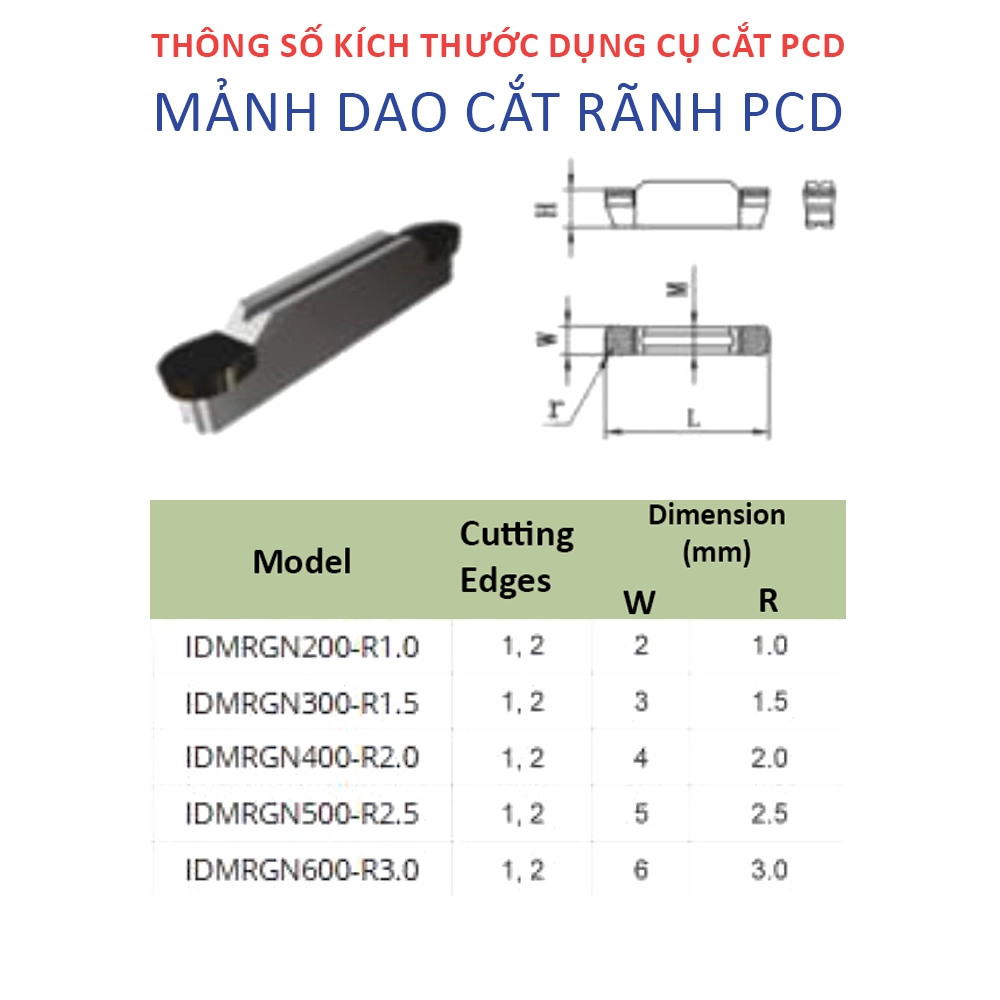

Thông Số Kỹ Thuật Mảnh Dao Cắt Rãnh PCD IDMRGN
| Model | Cutting Edges | W (mm) | R (mm) |
| IDMRGN200-R1.0 | 1, 2 | 2 | 1.0 |
| IDMRGN300-R1.5 | 1, 2 | 3 | 1.5 |
| IDMRGN400-R2.0 | 1, 2 | 4 | 2.0 |
| IDMRGN500-R2.5 | 1, 2 | 5 | 2.5 |
| IDMRGN600-R3.0 | 1, 2 | 6 | 3.0 |
| Vật liệu | PCD (Polycrystalline Diamond) | ||
| Độ cứng | 8000 HV | ||
| Hệ số ma sát | 0.1 – 0.3 | ||
| Chịu nhiệt | 600 – 800°C | ||
Ứng Dụng Mảnh Dao Cắt Rãnh PCD IDMRGN
Ngành Ô Tô – Xe Máy (Catalog, trang 12-13):
- Cắt rãnh O-ring trên vỏ động cơ bằng Mảnh Dao Cắt Rãnh PCD IDMRGN
- Cắt rãnh seal trên chi tiết truyền động
- Gia công rãnh đệm trên xi lanh, piston
- Cắt rãnh bo tròn trên các chi tiết hợp kim nhôm
Ngành Thủy Lực & Khí Nén:
- Cắt rãnh O-ring trên van thủy lực với Mảnh Dao Cắt Rãnh PCD IDMRGN
- Gia công rãnh seal trên xi lanh khí nén
- Cắt rãnh đệm trên các đầu nối
Ngành Cơ Khí Chính Xác:
- Cắt rãnh bo tròn trên khuôn mẫu
- Gia công rãnh chính xác trên chi tiết máy
- Cắt rãnh có bán kính tròn đặc biệt
Vật liệu phù hợp: Hợp kim nhôm, titan, đồng, kẽm, magie, nhựa tổng hợp, composite
Hướng Dẫn Sử Dụng Mảnh Dao Cắt Rãnh PCD IDMRGN
Lắp đặt:
- Vệ sinh sạch mặt tiếp xúc giữa Mảnh Dao Cắt Rãnh PCD IDMRGN và tool holder chuyên dụng
- Đặt mảnh dao đúng vị trí, đảm bảo bán kính đầu dao phù hợp với yêu cầu rãnh
- Siết chặt theo moment khuyến nghị
- Kiểm tra độ đảo và tâm trục trước khi vận hành
Thông số cắt khuyến nghị:
- Tốc độ cắt: 100-300 m/phút (tùy vật liệu và độ rộng rãnh)
- Tốc độ tiến dao: 0.05-0.15 mm/vòng
- Chiều sâu cắt: Tùy độ rộng mảnh dao (2-6mm)
- Làm mát: Bắt buộc dùng dung dịch làm mát để thoát phoi và làm mát
Liên hệ đội ngũ kỹ thuật An Mi Tools để được tư vấn chi tiết cho Mảnh Dao Cắt Rãnh PCD IDMRGN.
Bảo quản: Lưu Mảnh Dao Cắt Rãnh PCD IDMRGN trong hộp chuyên dụng, nơi khô ráo, tránh va đập vào đầu tròn.
Vì Sao Chọn Mảnh Dao Cắt Rãnh PCD IDMRGN Của An Mi Tools?
- 6 công nghệ cốt lõi: Cắt laser PCD chính xác đầu tròn (Catalog trang 3)
- Thiết bị hiện đại: ZOLLER, VOLLMER từ Đức kiểm tra bán kính (Catalog trang 4)
- 15 năm kinh nghiệm: Đối tác các tập đoàn lớn (Catalog trang 2)
- Kiểm soát chất lượng 100%: Đảm bảo bán kính chính xác cho từng Mảnh Dao Cắt Rãnh PCD IDMRGN
Câu Hỏi Thường Gặp Về Mảnh Dao Cắt Rãnh PCD IDMRGN
Khác biệt giữa IDMRGN và IDMGGN là gì?
IDMRGN có đầu tròn (radius) phù hợp cho rãnh bo tròn, O-ring, seal. IDMGGN có đầu vuông phù hợp cho rãnh vuông góc. Chọn IDMRGN khi cần rãnh có bán kính tròn ở đáy rãnh.
Làm thế nào chọn bán kính R phù hợp?
Bán kính R của Mảnh Dao Cắt Rãnh PCD IDMRGN nên bằng hoặc nhỏ hơn một chút so với bán kính yêu cầu của rãnh. VD: rãnh O-ring cần R2.0mm thì chọn IDMRGN400-R2.0.
Mảnh Dao Cắt Rãnh PCD IDMRGN có thể cắt thép không?
Không. Mảnh Dao Cắt Rãnh PCD IDMRGN phù hợp kim loại màu (nhôm, đồng, titan) và phi kim loại. Với thép/gang dùng mảnh dao cắt rãnh CBN.
Liên Hệ Đặt Hàng Mảnh Dao Cắt Rãnh PCD IDMRGN
Mảnh Dao Cắt Rãnh PCD IDMRGN là giải pháp chuyên nghiệp cho gia công rãnh bo tròn, O-ring, seal với độ chính xác cao. Liên hệ ngay để nhận tư vấn và báo giá Mảnh Dao Cắt Rãnh PCD IDMRGN!
