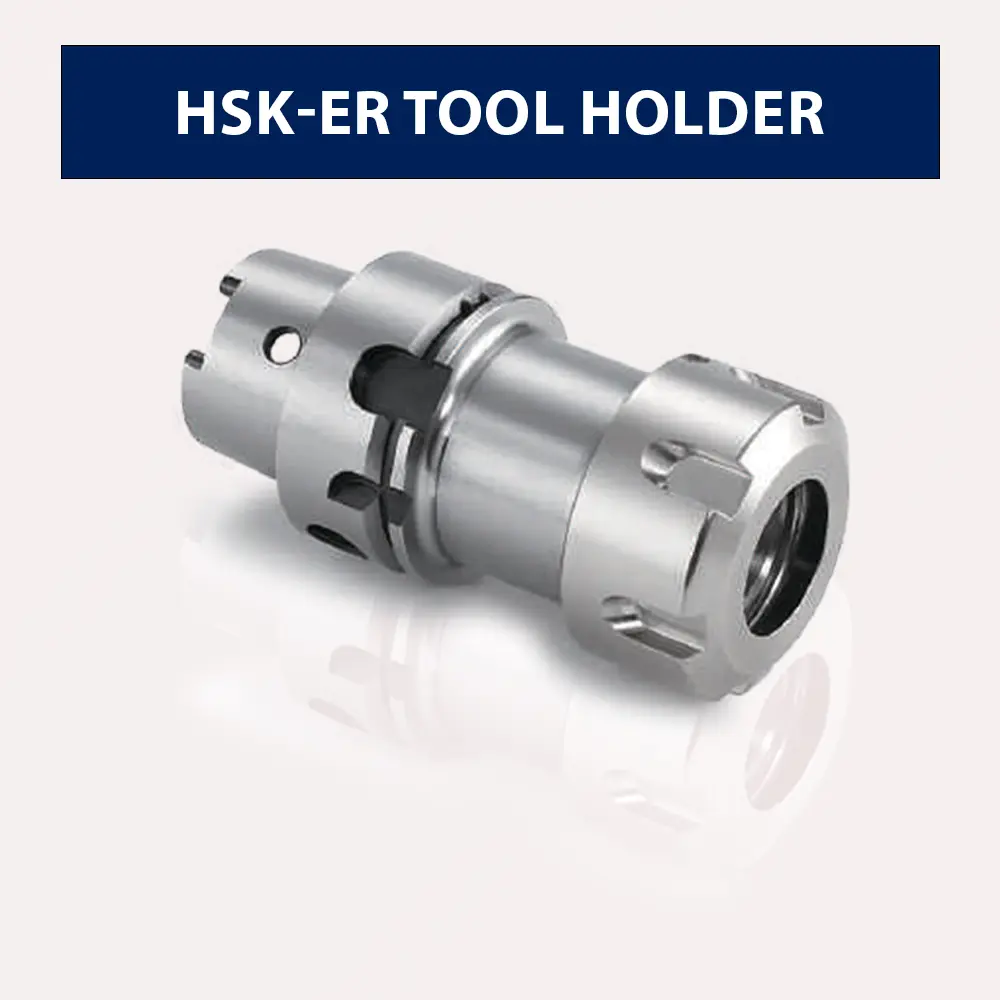

HSK-ER High-Speed Tool Holder – Dual Contact Precision System for 40,000 RPM
HSK-ER Tool Holder – Chuẩn Đức DIN 69893, Kẹp Đồng Thời Taper + Flange
HSK-ER Tool Holder là giải pháp gá kẹp cao cấp nhất cho gia công tốc độ siêu cao (40,000 RPM với HSK-E), sử dụng chuẩn HSK (Hollow Shank Taper) của Đức – kẹp đồng thời ở mặt côn 1:10 và mặt bích, mang lại độ cứng vững gấp 2 lần BT taper. Tương thích với ER16/20/25/32 collet (Φ1-20mm), run-out accuracy <0.003mm, lý tưởng cho trung tâm gia công tốc độ cao, gia công 5 trục, sản xuất khuôn mẫu và hàng không vũ trụ.
Ứng dụng chính: High-speed milling, precision finishing, 5-axis machining, mold making, aerospace components.
5 Tính Năng Vượt Trội Của HSK-ER Tool Holder
- Dual Contact Technology: Kẹp đồng thời ở mặt côn 1:10 + mặt bích → độ cứng vững cao nhất, giảm 70% dao động so với BT taper.
- 40,000 RPM Ready (HSK-E): HSK-E cho phép gia công tốc độ siêu cao, phù hợp graphite, aluminum alloy, finishing thép cứng.
- ER Collet Versatility: Tương thích ER16/20/25/32 – clamping range Φ1.0-20.0mm, hỗ trợ end mill, drill bit, reamer, tap.
- Run-out <0.003mm: Độ chính xác cực cao, phù hợp precision mold making, medical device, aerospace parts.
- Excellent Repeatability: Dual contact đảm bảo repeatability <0.002mm khi tháo lắp nhiều lần, tăng hiệu suất sản xuất.

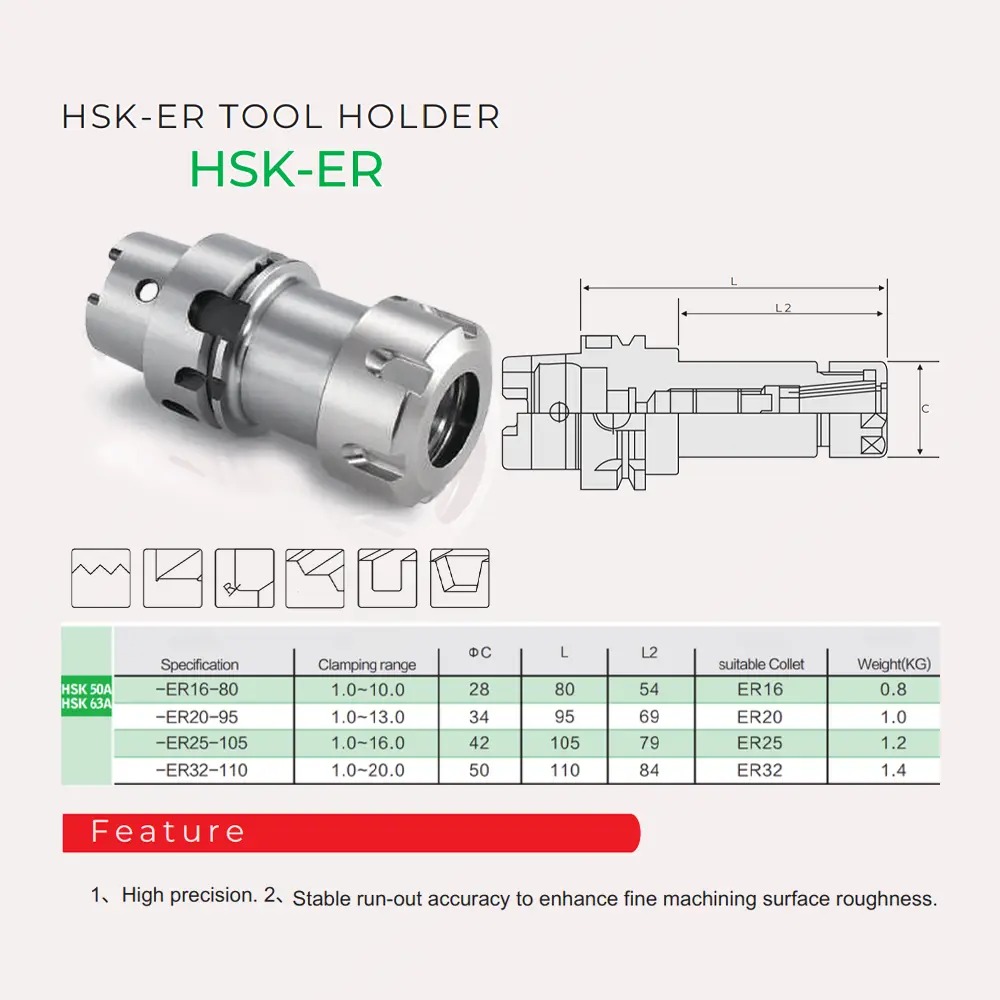

Thông Số Kỹ Thuật HSK-ER Tool Holder
| Thông Số | Giá Trị |
|---|---|
| Taper Standard | DIN 69893 (HSK-A, HSK-E) |
| Taper Angle | 1:10 (thoải hơn BT 7:24) |
| Collet Type | ER16, ER20, ER25, ER32 |
| Clamping Range | Φ1.0 – 20.0mm (tùy size ER collet) |
| Run-out Accuracy | <0.003mm (HSK-E) |
| Max RPM | 40,000 (HSK-E), 25,000 (HSK-A) |
| Balancing Grade | G2.5 @ 40,000 RPM |
| Material | 40Cr alloy steel, heat-treated |
| Hardness | HRC 50-55 (taper area) |
| Applications | High-speed milling, finishing, 5-axis, mold |
Ứng Dụng Thực Tế HSK-ER Tool Holder
- High-Speed Milling Center: Gia công nhôm hàng không, graphite electrode, composite materials ở 30,000-40,000 RPM.
- 5-Axis Machining: Dual contact tăng độ cứng vững, giảm dao động khi gia công góc nghiêng, deep cavity.
- Precision Mold Making: Run-out <0.003mm đảm bảo chất lượng bề mặt Ra 0.2-0.4μm, giảm thời gian đánh bóng.
- Aerospace Components: Gia công titanium alloy, Inconel với độ chính xác cao, tuổi thọ tool tăng 50%.
So Sánh: HSK-ER vs BT-ER Tool Holder
| Tiêu Chí | HSK-ER (DIN 69893) | BT-ER (JIS B6339) |
|---|---|---|
| Contact Method | Dual (taper + flange) | Single (taper only) |
| Taper Angle | 1:10 | 7:24 |
| Rigidity | ★★★★★ (Highest) | ★★★★☆ |
| Max RPM | 40,000 (HSK-E) | 30,000 |
| Repeatability | <0.002mm | 0.003-0.005mm |
| Tool Change | Faster (no pull stud wear) | Standard |
| Price | Higher (+50-80%) | Standard |
| Machine Compatibility | HSK spindle only | Universal (BT spindle) |
| Best For | High-speed, 5-axis, aerospace | General milling, drilling |
Kết luận: HSK-ER là lựa chọn tốt nhất cho gia công tốc độ siêu cao và độ chính xác cực cao. BT-ER phù hợp cho ứng dụng đa năng với chi phí thấp hơn.
