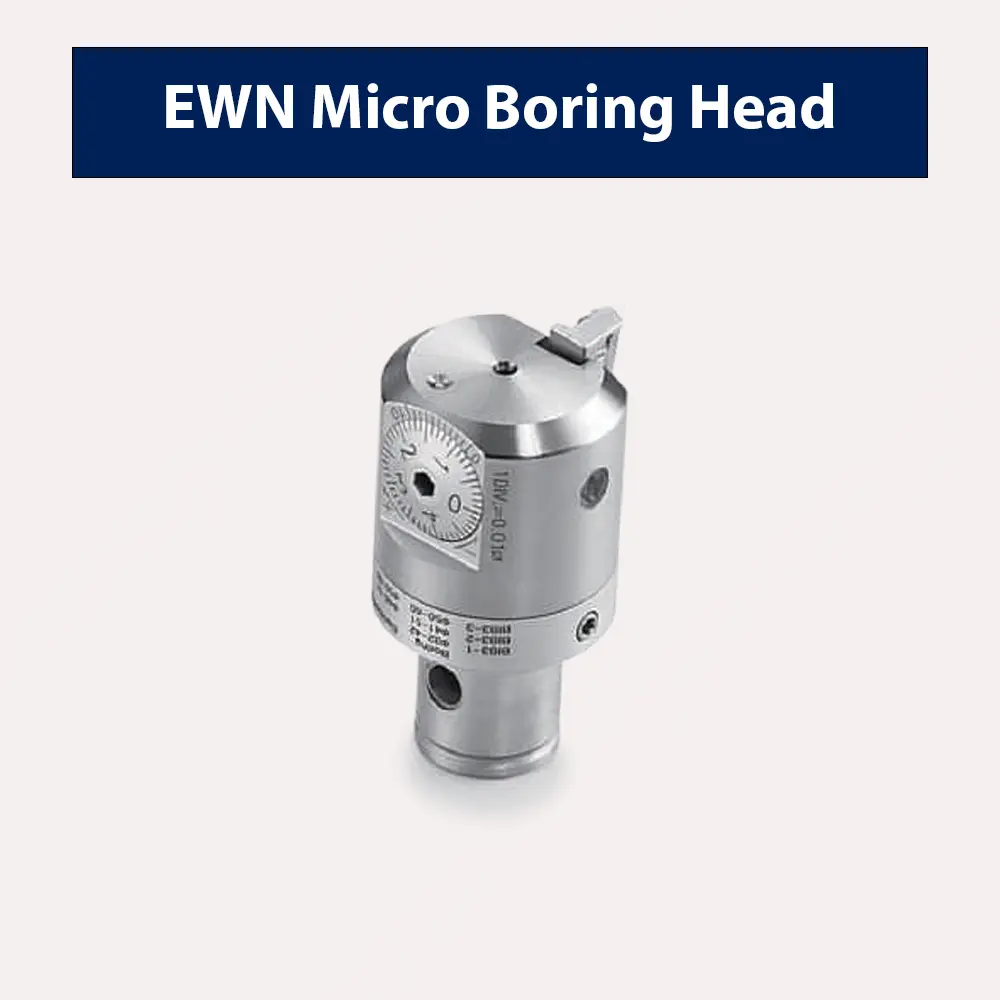

EWN Micro Boring Head – 0.002mm Precision, Φ20-203mm, 6 Sizes | An Mi

EWN Micro Boring Head – Giải pháp đầu doa vi mô chính xác cao cho CNC. Chất lượng Nhật Bản.

Danh mục: Thẻ: , , ,

Mô tả

EWN Micro Boring Head – 0.002mm Precision, Φ20-203mm, 6 Sizes Modular System
EWN Micro Boring Head – Hệ thống boring head 0.002mm precision, Φ20-203mm, 6 sizes modular CK/LBK system, IT6 tolerance.

EWN Micro Boring Head – Giải Pháp Ultra-High Precision 0.002mm Cho IT6 Holes

EWN Micro Boring Head – 0.002mm Precision, Modular System, IT6 Direct

EWN micro boring head (EWN Micro Boring Head) là hệ thống boring head cao cấp với độ chính xác 0.002mm/graduation (gấp 5 lần NBH2084, 10 lần NBJ16), boring range Φ20-203mm qua 6 sizes modular system. Với khả năng điều chỉnh diameter ultra-precise, EWN micro boring head đạt tolerance IT6 (±0.008mm), surface finish Ra 0.4-0.6μm, thay thế grinding operation, tiết kiệm 70% machining time. Hệ thống modular CK1-CK6 (variable length) và LBK1-LBK6 (fixed length) cho phép điều chỉnh reach và rigidity linh hoạt, phù hợp cho aerospace precision parts, mold cavity high accuracy, hydraulic cylinder IT6, bearing housing H6/j5 fit.

EWN micro boring head sử dụng carbide insert TPGH080202/TCMT110204 chuyên dụng cho finishing operation, cutting speed Vc 150-250 m/min (aluminum alloy), 80-120 m/min (steel), feed rate 0.05-0.15 mm/rev (ultra-light cut). Modular design cho phép 1 EWN system cover Φ20-203mm range, thay thế hàng trăm boring bar fixed-size, tiết kiệm 80% tool inventory cost. EWN micro boring head tương thích universal holder BT40/50, HSK-A63/100, NT40/50, SK40/50, easy setup trên CNC machining center, horizontal boring mill, vertical machining center.

Ứng dụng chính: IT6 precision hole boring Φ20-203mm, aerospace titanium/aluminum parts, precision mold cavity >Φ20mm, hydraulic cylinder sealing surface Ra 0.5μm, bearing housing H6 fit, landing gear parts, turbine housing finish boring.



Download Catalog: 9. Tooling Systems.pdf

Tại Sao Chọn EWN Micro Boring Head Thay Vì Boring Bar Thông Thường?

EWN micro boring head vượt trội hơn boring bar thông thường và NBH2084/NBJ16:

  1. Precision 0.002mm (gấp 5-10 lần): EWN micro boring head 0.002mm/grad, NBH2084 0.01mm, boring bar cố định không điều chỉnh được.
  2. Modular system Φ20-203mm: 6 sizes + CK/LBK modules → 1 system thay thế 100+ boring bar khác nhau.
  3. IT6 tolerance trực tiếp: Boring bar thông thường chỉ đạt IT8-IT9, cần grinding thêm. EWN micro boring head boring trực tiếp IT6.
  4. Surface finish Ra 0.4-0.6μm: Boring bar thông thường Ra 1.6-3.2μm, cần honing/lapping. EWN micro boring head finish ngay.

6 Tính Năng Vượt Trội Của EWN Micro Boring Head

1. Ultra-High Precision 0.002mm/Graduation – Đạt IT6 Trực Tiếp

EWN micro boring head có độ chính xác điều chỉnh diameter 0.002mm/graduation, vượt xa boring head thông thường:

  • EWN: 0.002mm/grad → boring IT6 (±0.008mm) trực tiếp, 4 graduations = ±0.008mm.
  • NBH2084: 0.01mm/grad → boring IT7 (±0.015mm), cần grinding thêm cho IT6.
  • NBJ16: 0.02mm/grad → boring IT8 (±0.030mm), phù hợp rough/semi-finish only.

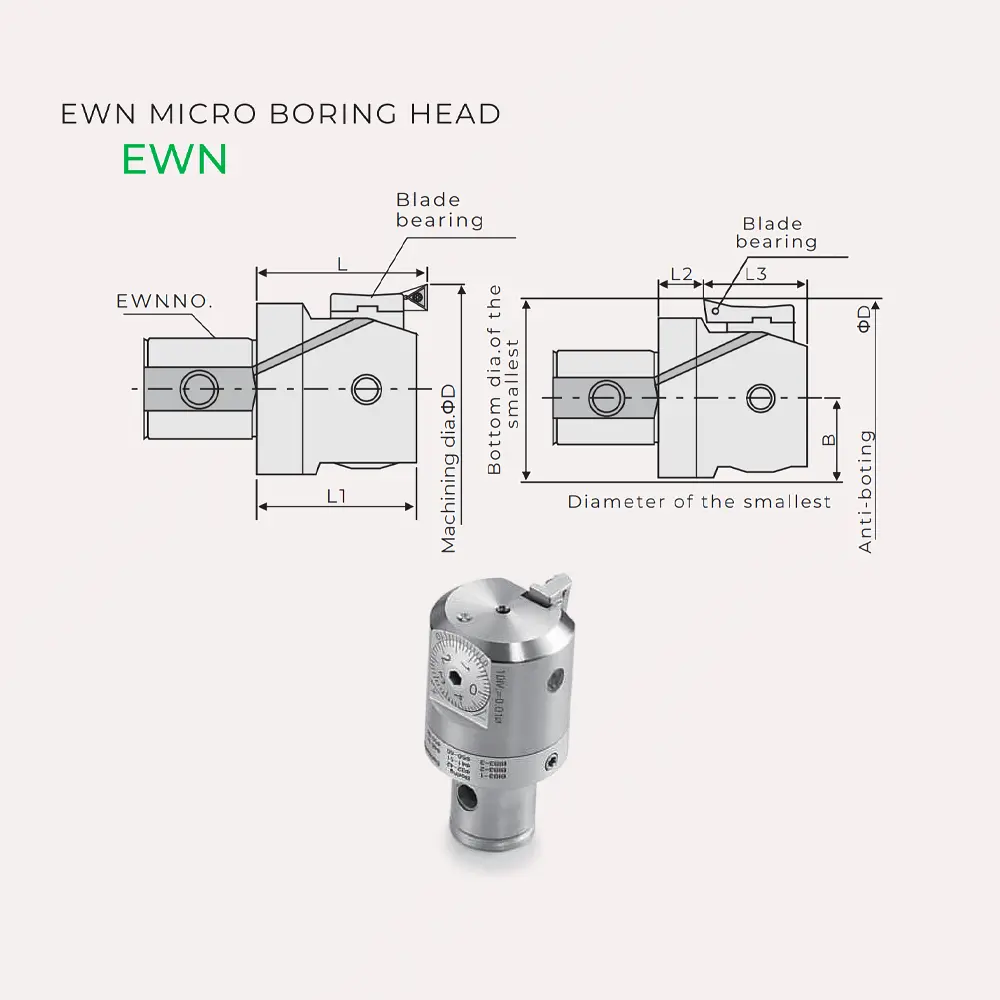

2. Modular System 6 Sizes – Cover Φ20-203mm Range

EWN micro boring head gồm 6 sizes, cover range Φ20-203mm: EWN20-36 (Φ20-36mm), EWN25-47 (Φ25-47mm), EWN32-60 (Φ32-60mm), EWN41-74 (Φ41-74mm), EWN53-95 (Φ53-95mm), EWN68-150 (Φ68-150mm), EWN100-203 (Φ100-203mm).

Với 6 sizes này, EWN micro boring head thay thế 100+ boring bar cố định, tiết kiệm: Tool cost $7,000 (47%), Storage space 90%, Setup time 80%.

3. CK/LBK Modular Extensions – Điều Chỉnh Length & Rigidity

EWN micro boring head sử dụng modular extension system:

  • CK Modules (Variable Length): CK1-CK6, length 50-200mm, flexible reach cho deep hole boring.
  • LBK Modules (Fixed Length): LBK1-LBK6, fixed 60-180mm, maximum rigidity, vibration thấp cho finish cut.

4. Carbide Insert TPGH/TCMT – Finish Cut Ra 0.4-0.6μm

  • TPGH080202: Trigon insert, phù hợp aluminum/titanium, Vc 150-250 m/min, Ra 0.4-0.5μm.
  • TCMT110204: Square insert 4 edges, phù hợp steel/stainless, Vc 80-120 m/min, Ra 0.5-0.6μm.

5. IT6 Tolerance Directly – No Grinding Required

EWN micro boring head đạt IT6 tolerance (±0.008mm) trực tiếp, không cần grinding. Case study: Aerospace aluminum 7075-T6, lỗ Φ40mm, IT6. Before: 120 phút (4 operations). After (EWN): 65 phút (save 46%).

6. Universal Holder Compatibility – BT/HSK/NT/SK

EWN micro boring head tương thích: BT40/50, HSK-A63/100, NT40/50, SK40/50. Easy setup < 5 phút.

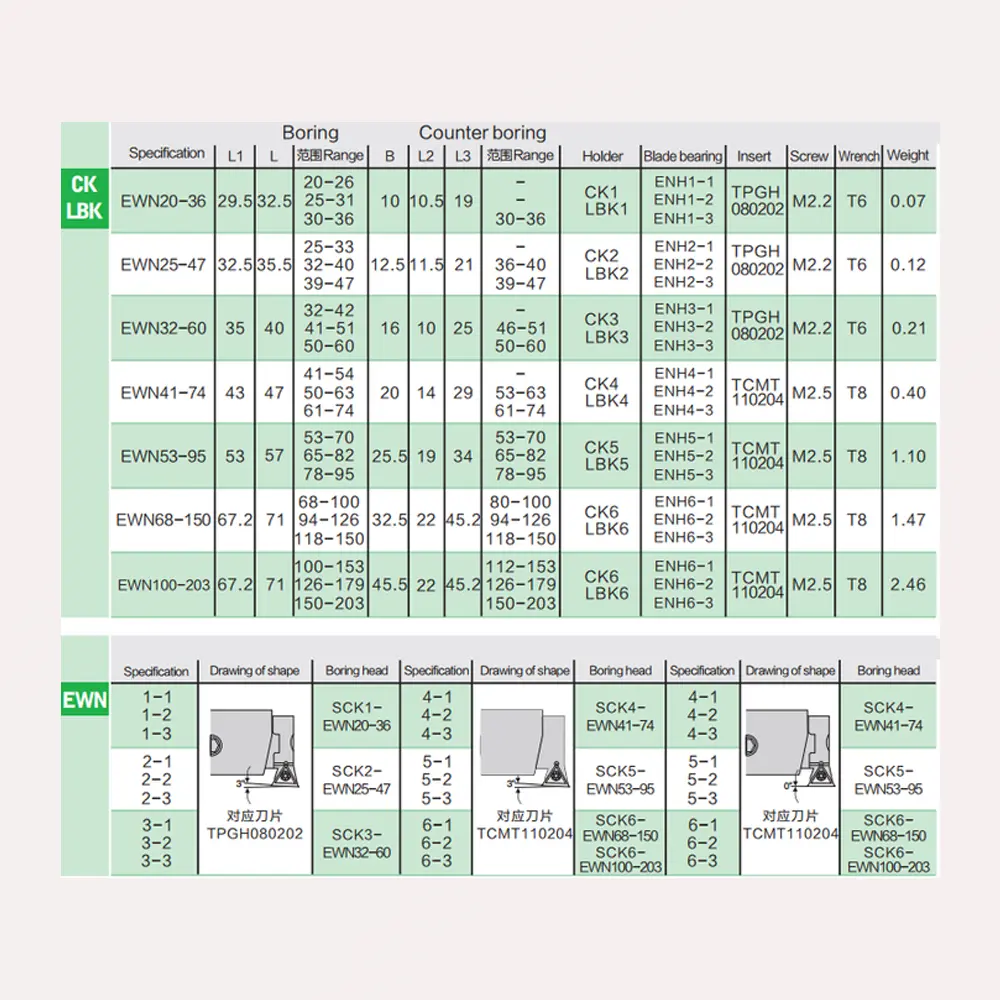

Thông Số Kỹ Thuật EWN Micro Boring Head

Thông Số EWN20-36 EWN32-60 EWN53-95 EWN100-203
Boring Range Φ20-36mm Φ32-60mm Φ53-95mm Φ100-203mm
Adjustment Precision 0.002mm/graduation
Achievable Tolerance IT6 (±0.008mm)
Surface Finish (Ra) 0.4-0.6μm 0.5-0.8μm
Insert Type TPGH080202 TPGH/TCMT TCMT110204
CK Modules CK1-CK3 CK2-CK5 CK4-CK6 CK6
LBK Modules LBK1-LBK3 LBK2-LBK5 LBK4-LBK6 LBK6
Applications Small bearing, mold Standard bearing Large bearing, cylinder Extra-large turbine

Cutting Parameters (Finish Boring Aluminum 7075-T6): Vc 150-250 m/min, f 0.05-0.15 mm/rev, ap 0.1-0.3mm/pass, Ra 0.4-0.6μm.

4 Ứng Dụng Thực Tế Của EWN Micro Boring Head

1. Aerospace Precision Parts – IT6, Roundness 0.005mm

Case study: Boring lỗ aluminum 7075-T6 aerospace bracket, Φ45mm, IT6 (±0.008mm), roundness 0.005mm.

  • Before: Rough + finish + grinding = 120 phút, 3 operations.
  • After (EWN32-60): Rough + EWN finish = 65 phút (save 46%), IT6 directly, Ra 0.4μm.

2. Precision Mold Cavity – SKD11 Hardened, Ra 0.4μm

Case study: Boring lỗ mold cavity SKD11 (HRC 58-62), Φ55mm, ±0.01mm, Ra 0.4μm.

Result: EWN41-74 + TCMT110204 CVD → Φ55.00mm ±0.01mm, Ra 0.4μm, giảm 80% EDM time.

3. Hydraulic Cylinder Sealing Surface – Ra 0.5μm

Case study: Boring hydraulic cylinder 42CrMo, Φ80mm, IT6, Ra 0.5μm.

Result: EWN53-95 → IT6 + Ra 0.5μm directly, no honing, save 50% cycle time.

4. Bearing Housing H6 Fit – Replace 20+ Boring Bars

Case study: Job shop 30+ bearing types, Φ30-150mm, H6 fit.

Result: 4 EWN sizes thay 20 boring bars, tiết kiệm $5,200 (52%), storage 90%.

So Sánh EWN Micro Boring Head vs. NBH2084 vs. Boring Bar

Tiêu Chí EWN Micro Boring Head NBH2084 Boring Bar Fixed
Adjustment Precision 0.002mm/grad 0.01mm/grad No adjustment
Achievable Tolerance IT6 (±0.008mm) IT7 (±0.015mm) IT8-IT9
Surface Finish (Ra) 0.4-0.6μm 0.8-1.6μm 1.6-3.2μm
Boring Range Φ20-203mm (6 sizes) Φ6-290mm (8 sizes) Fixed per bar
Post-Process No grinding/honing Grinding for IT6 Grinding + honing
Cost (1 system) $8,000 (6 sizes) $5,000 (8 sizes) $10,000 (20+ bars)
Best For Aerospace IT6, mold General precision IT7 Rough/semi-finish

Hướng Dẫn Sử Dụng EWN Micro Boring Head

Bước 1: Chọn EWN Size & Module

  1. Xác định diameter: Φ45mm → chọn EWN32-60.
  2. Xác định depth: Depth 30mm (shallow) → LBK3. Depth 120mm (deep) → CK4.
  3. Attach module: Thread connection, torque 50 Nm, runout <0.01mm.

Bước 2: Lắp Insert TPGH/TCMT

  1. Chọn insert: TPGH080202 (aluminum), TCMT110204 (steel).
  2. Lắp insert: Clamp screw torque 5 Nm.
  3. Kiểm tra protrusion: 0.02-0.05mm.

Bước 3: Setup Trên Máy CNC

  1. Lắp holder: BT40/50, HSK-A63, torque 250-350 Nm.
  2. Set parameters: Vc 150-250 m/min, f 0.05-0.15 mm/rev, ap 0.1-0.3mm.
  3. Kiểm tra runout: <0.01mm tại insert tip.

Bước 4: Điều Chỉnh Micrometer Dial

  1. Measure diameter: Bore gauge → Φ44.95mm.
  2. Calculate: Target Φ45.00mm → 25 graduations (0.05/0.002).
  3. Adjust dial: 25 grads clockwise, lock screw 8 Nm.

Bước 5: Gia Công Finish Boring

  1. Feed in: Depth 0.2mm, n=2000 rpm, f=0.1 mm/rev.
  2. Final pass: Depth 0.05mm, f=0.05 mm/rev → Ra 0.4μm, IT6.
  3. Verify: Bore gauge 3-point, CMM roundness, Ra tester.

5 Câu Hỏi Thường Gặp (FAQ) Về EWN Micro Boring Head

1. EWN Micro Boring Head có đạt IT6 không cần grinding không?+

Có. EWN micro boring head với precision 0.002mm đạt IT6 (±0.008mm) trực tiếp, Ra 0.4-0.6μm, không cần grinding. Điều kiện: máy rigid, spindle runout <0.005mm, insert sharp. Nếu cần IT5 hoặc máy cũ, xem fine boring head.

2. EWN khác NBH2084 như thế nào?+

EWN precision 0.002mm (gấp 5× NBH2084 0.01mm), đạt IT6 vs. IT7. EWN Φ20-203mm (6 sizes), NBH2084 Φ6-290mm (8 sizes). EWN phù hợp aerospace IT6. NBH2084 phù hợp general IT7. Xem NBH2084.

3. CK module và LBK module khác nhau thế nào?+

CK (variable): Length 50-200mm, flexible deep hole, rigidity thấp hơn. LBK (fixed): Fixed 60-180mm, maximum rigidity, Ra 0.4μm. Shallow hole → LBK. Deep hole → CK.

4. Insert TPGH080202 và TCMT110204 dùng cho material nào?+

TPGH080202: Aluminum, titanium, Vc 150-250 m/min, Ra 0.4-0.5μm. TCMT110204: Steel, stainless, Vc 80-120 m/min, Ra 0.5-0.6μm.

5. EWN có thể dùng trên máy nào?+

Phù hợp: CNC Machining Center (VMC/HMC) với BT40/50, HSK-A63/100, Horizontal Boring Mill, Vertical Machining Center. Không phù hợp: máy cũ non-rigid, manual mill, lathe.

📞 Liên Hệ Tư Vấn & Đặt Hàng EWN Micro Boring Head

An Mi Tools là nhà phân phối chính hãng EWN micro boring head, modular CK/LBK system, carbide insert TPGH080202/TCMT110204 tại Việt Nam. Chúng tôi cung cấp:

  • ✅ EWN micro boring head 6 sizes complete set (EWN20-36, EWN25-47, EWN32-60, EWN41-74, EWN53-95, EWN68-150, EWN100-203)
  • ✅ CK/LBK modular extension set (CK1-CK6, LBK1-LBK6) cho flexibility
  • ✅ Carbide insert set TPGH080202, TCMT110204 (20-40 insert/set)
  • ✅ Bảo hành 24 tháng chính hãng, hỗ trợ kỹ thuật 24/7
  • ✅ Training setup & operation EWN trên CNC machining center, boring mill
  • ✅ Tư vấn cutting parameters cho aluminum, titanium, steel, stainless steel IT6 boring
💬 Báo Giá EWN
📄 Tải Catalog

🏢 Hà Nội

Suite 409, CT4 Building, Song Da Urban Area, Me Tri Street, Nam Tu Liem District

☎️ Tel: +84 24 3556 2635

🏢 TP. Hồ Chí Minh

75 Do Xuan Hop, W. Phuoc Long B, Thu Duc

☎️ Tel: +84 28 6262 3959

📞 Hotline Kinh Doanh: 091 519 2325

📧 Email: support@anmitools.com | 🌐 Website: anmitools.com/ewn-micro-boring-head/

An Mi Tools Contact - Hotline 1900 633 913
