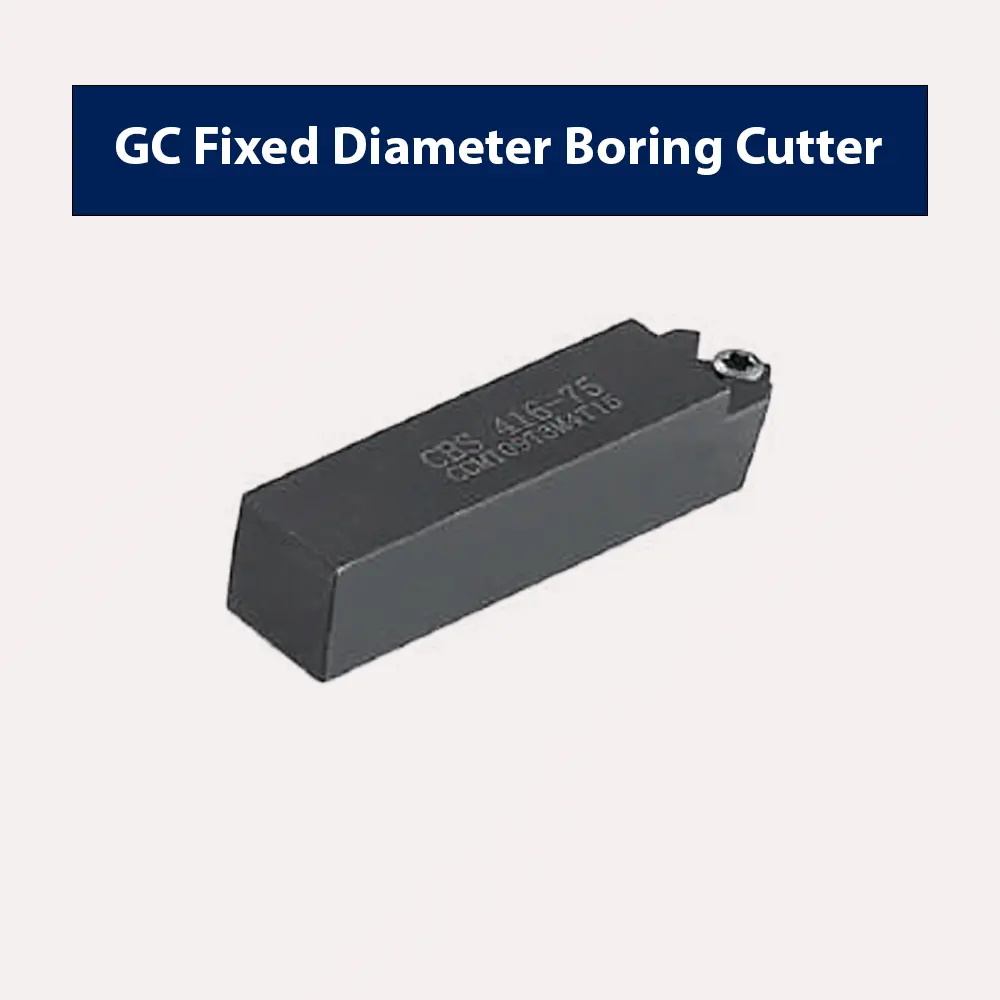

CBS Boring Tool – 45° & 90° Angle Boring System for Complex Cavities
CBS Boring Tool – Chuyên Dụng Angle Boring 45°/90° Cho Deep Cavity
CBS Boring Tool là hệ thống boring bar chuyên dụng cho gia công lỗ ở góc nghiêng 45° và 90°, được thiết kế đặc biệt để tiếp cận các vị trí mà boring bar thẳng không thể gia công. Bao gồm CBS-4 (45° angle boring tool) và CBS-9 (90° angle boring tool), với shank diameter đa dạng từ Φ8-25mm, sử dụng insert CCMT0602 và CCMT09T3 chuẩn công nghiệp.
CBS boring tool đặc biệt phù hợp cho boring complex cavities trong mold making, die manufacturing, 3D pocket machining, và aerospace parts. Với thiết kế rigid bar chống rung, CBS boring tool đạt được bề mặt Ra 1.6-3.2μm, phù hợp cho ứng dụng L/D ratio >3:1 trong angle boring operations.
Ứng dụng chính: 45° angle boring, 90° angle boring, mold cavity machining, die cavity, 3D pocket boring, complex geometry boring, deep cavity machining.
Download Catalog: 9. Tooling Systems.pdf
6 Tính Năng Vượt Trội Của CBS Boring Tool
- Dual Angle System – 45° & 90°: CBS-4 boring tool (45° angle) và CBS-9 boring tool (90° angle) cho phép tiếp cận lỗ góc nghiêng, deep cavity, undercut mà boring bar thẳng không thể gia công được. CBS boring tool là giải pháp duy nhất cho angle boring trong mold cavity phức tạp.
- CCMT Insert Economy: CBS boring tool sử dụng insert CCMT0602, CCMT09T3 (diamond shape) với 4 cutting edges → economic cost per edge, bề mặt Ra 1.6-3.2μm, phù hợp cho production environment với high insert turnover.
- Multiple Shank Sizes Φ8-25mm: CBS boring tool có đa dạng shank diameter (Φ8, 10, 12, 16, 20, 25mm) tương thích với tool holder BT30/40/50, HSK-A/E, NT, CAT40/50 → linh hoạt cho nhiều loại máy CNC.
- Rigid Bar Design Anti-Vibration: CBS boring tool thiết kế rigid bar chống rung, carbide shank hoặc steel body với dampening feature, phù hợp L/D ratio >3:1 trong angle boring với cutting stability cao.
- Complex Cavity Access: CBS boring tool tiếp cận được 3D pocket, draft angle cavity, undercut geometry trong mold/die mà ball end mill hoặc boring bar thẳng không làm được → giảm số lần setup, tăng productivity.
- Compatible with Standard Insert: CBS boring tool dùng insert CCMT chuẩn ISO → dễ dàng tìm kiếm, thay thế, cost-effective cho long-term usage, không bị lock-in với proprietary insert system.
Thông Số Kỹ Thuật CBS Boring Tool
🔧 CBS-4 Series (45° Angle Boring Tool)
| Model | Shank Ø (d, mm) | L (mm) | Angle | Insert | Clamp Screw | Wrench |
|---|---|---|---|---|---|---|
| CBS-408 | 8 | 50 | 45° | CCMT0602 | M2.5×6 | T9 |
| CBS-410 | 10 | 60 | 45° | CCMT09T3 | M4×10 | T15 |
| CBS-413 | 13 | 70 | 45° | CCMT09T3 | M4×10 | T15 |
| CBS-416 | 16 | 100 | 45° | CCMT0602 | M4×10 | T15 |
| CBS-419 | 19 | 150 | 45° | CCMT09T3 | M4×10 | T15 |
| CBS-425 | 25 | 150 | 45° | CCMT09T3 | M4×10 | T15 |
⚙️ CBS-9 Series (90° Angle Boring Tool)
| Model | Shank Ø (d, mm) | L (mm) | Angle | Insert | Clamp Screw | Wrench |
|---|---|---|---|---|---|---|
| CBS-908 | 8 | 50 | 90° | CCMT0602 | M2.5×6 | T9 |
| CBS-910 | 10 | 60 | 90° | CCMT09T3 | M4×10 | T15 |
| CBS-913 | 13 | 70 | 90° | CCMT09T3 | M4×10 | T15 |
| CBS-916 | 16 | 100 | 90° | CCMT0602 | M4×10 | T15 |
| CBS-919 | 19 | 150 | 90° | CCMT09T3 | M4×10 | T15 |
| CBS-925 | 25 | 150 | 90° | CCMT09T3 | M4×10 | T15 |
Lưu ý: Chọn CBS-4 (45° boring tool) cho undercut và draft angle cavity. Chọn CBS-9 (90° boring tool) cho perpendicular boring trong die cavity và stamping die applications. Insert CCMT có 4 cutting edges, phù hợp cho production environment với cost-effective per edge.
Ứng Dụng Thực Tế CBS Boring Tool
🔧 Mold Cavity 45° Angle Boring
CBS-4 boring tool gia công lỗ góc 45° trên mold cavity với undercut geometry, draft angle cavity. Boring Φ10-20mm depth 40-60mm với CBS boring tool → bề mặt Ra 2μm, thay thế ball nose milling (giảm 60% cycle time, không để lại tool mark).
⚙️ Die Cavity 90° Perpendicular Boring
CBS-9 boring tool boring lỗ vuông góc 90° trên die cavity, stamping die, progressive die. CBS boring tool boring Φ12-25mm perpendicular holes trong hardened steel (45-55 HRC) → tolerance ±0.02mm, Ra 1.6μm.
✈️ Aerospace 3D Pocket Boring
CBS boring tool boring lỗ trong 3D pocket phức tạp (turbine blade cavity, impeller pocket). CBS-4 angle boring tool tiếp cận được complex geometry mà 5-axis mill không thể boring → tolerance IT7, Ra 1.6μm cho aerospace parts.
🏭 Deep Cavity Machining
CBS boring tool boring lỗ ở độ sâu lớn (depth >50mm) với góc nghiêng 45°/90° trong medical implant mold, automotive die casting mold. L/D ratio >3:1, CBS boring tool vẫn đảm bảo cutting stability nhờ rigid bar design.
So Sánh CBS Boring Tool vs Ball End Mill vs Boring Bar Thẳng
| Tiêu Chí | CBS Boring Tool | Ball End Mill | Boring Bar Thẳng |
|---|---|---|---|
| Angle Boring | ✅ 45°/90° native | ❌ Không phù hợp | ❌ Không thể |
| Surface Finish | Ra 1.6-3.2μm | Ra 3.2-6.3μm (tool mark) | Ra 1.6-3.2μm (only straight) |
| Cycle Time | Fast (single pass) | Slow (multiple passes) | Fast (straight only) |
| Complex Cavity | ✅ Excellent | ⚠️ Possible but slow | ❌ Cannot access |
| Insert Cost | Low (CCMT standard) | High (ball nose carbide) | Low (standard insert) |
| Rigidity | High (rigid bar) | Medium (long overhang) | Very High (straight) |
| Best For | Angle cavity, deep pocket | Free-form surface | Straight hole only |
Kết luận: CBS boring tool là lựa chọn tốt nhất cho angle boring (45°/90°) trong mold/die cavity. Ball end mill chỉ phù hợp cho free-form surface, không hiệu quả cho boring. Boring bar thẳng không thể thay thế CBS boring tool trong angle boring applications.
Hướng Dẫn Sử Dụng CBS Boring Tool
1️⃣ Lựa Chọn CBS-4 vs CBS-9 Boring Tool
- Chọn CBS-4 (45° boring tool) khi: Undercut cavity, draft angle 30-60°, 3D pocket với inclined wall, mold slide core cavity.
- Chọn CBS-9 (90° boring tool) khi: Perpendicular hole trong die cavity, stamping die punch hole, 90° shoulder boring, cross-hole intersection.
- Tip: Nếu cavity có cả 45° và 90° geometry, nên có cả CBS-4 và CBS-9 boring tool trong tooling set để giảm setup time.
2️⃣ Cutting Parameters cho CBS Boring Tool
| Material | Cutting Speed (m/min) | Feed (mm/rev) | Depth of Cut (mm) |
|---|---|---|---|
| Carbon Steel | 80-120 | 0.1-0.15 | 0.5-1.5 |
| Stainless Steel | 50-80 | 0.08-0.12 | 0.3-1.0 |
| Aluminum | 150-250 | 0.15-0.25 | 1.0-2.0 |
| Hardened Steel (HRC 45-55) | 40-60 | 0.05-0.10 | 0.2-0.5 |
Lưu ý: CBS boring tool với L/D >3:1 nên giảm 20-30% cutting speed và feed để đảm bảo stability.
3️⃣ Insert Selection cho CBS Boring Tool
- CCMT0602: Dùng cho CBS boring tool shank Φ8-12mm, small cavity boring, finishing operation → Ra 1.6μm.
- CCMT09T3: Dùng cho CBS boring tool shank Φ16-25mm, heavy-duty boring, roughing operation → high MRR, Ra 3.2μm.
- Insert Grade: Carbide grade P15-P30 cho steel, M10-M20 cho stainless, K10-K20 cho cast iron. CBS boring tool với coated insert (TiAlN, TiCN) tăng 50% tool life.
❓ FAQ – CBS Boring Tool
Q1: CBS boring tool khác gì so với angle head attachment? +
A: CBS boring tool là boring bar góc cố định (45°/90°), rigid, phù hợp cho production với high repeatability. Angle head attachment là universal head điều chỉnh được góc, nhưng kém rigid, chỉ phù hợp cho prototyping. CBS boring tool cho bề mặt Ra 1.6μm, angle head chỉ đạt Ra 3.2-6.3μm do vibration.
Q2: CBS boring tool có thể boring lỗ sâu bao nhiêu? +
A: CBS-4 và CBS-9 boring tool với rigid bar design phù hợp cho depth 50-80mm (L/D ~3-4:1). Với depth >80mm, nên dùng CBS boring tool với carbide shank hoặc dampening bar để giảm vibration. Maximum depth phụ thuộc shank diameter: Φ8mm → 30mm, Φ12mm → 50mm, Φ20mm → 80mm.
Q3: Khi nào nên chọn CBS boring tool thay vì ball end mill? +
A: Chọn CBS boring tool khi cần: 1) Boring lỗ góc 45°/90° với diameter tolerance ±0.02mm, 2) Bề mặt Ra <3.2μm không có tool mark, 3) Fast cycle time (CBS boring tool nhanh hơn ball mill 60-80%). Ball end mill chỉ phù hợp cho free-form surface blending, không thay thế được CBS boring tool cho angle boring applications.
Q4: CBS boring tool tương thích với máy CNC nào? +
A: CBS boring tool tương thích với tất cả máy CNC có tool holder BT/HSK/NT/CAT: Vertical machining center (VMC), horizontal machining center (HMC), 5-axis machining center. Yêu cầu: Spindle speed >3000 RPM (cho angle boring stability), coolant through spindle (nếu có) cho chip evacuation trong deep cavity.
Q5: Chi phí CBS boring tool như thế nào so với boring bar thẳng? +
A: CBS boring tool có giá cao hơn boring bar thẳng 40-60% do thiết kế phức tạp hơn (angle geometry, rigid bar). Tuy nhiên, CBS boring tool sử dụng insert CCMT chuẩn ISO (rẻ, dễ tìm) → cost per part thấp. ROI của CBS boring tool thường <6 tháng trong mold making environment nhờ giảm setup time và tăng productivity.
