BT-HGER High Speed ER Collet Chuck – 5 Đặc Điểm Vượt Trội Cho Gia Công Ultra-Finishing | An Mi Tools
BT-HGER High Speed ER Collet Chuck là phiên bản cao cấp nhất trong dòng đầu kẹp ER của An Mi Tools, sử dụng HGER collet (High-Grade ER collet) với độ chính xác vượt trội run-out ≤0.003mm. BT-HGER High Speed ER Collet Chuck được thiết kế đặc biệt cho các ứng dụng ultra-finishing, precision milling và gia công hàng không vũ trụ theo tiêu chuẩn ISO 7388/2 và DIN 69871.
HGER collet là phiên bản nâng cấp của GER collet, đảm bảo độ ổn định tuyệt đối ngay cả ở tốc độ 30,000 RPM. Được ứng dụng trong các ngành công nghiệp khắt khe như hàng không vũ trụ, thiết bị y tế cấy ghép, điện tử vi mạch và chế tạo khuôn mẫu cao cấp, BT-HGER High Speed ER Collet Chuck mang lại bề mặt hoàn thiện hoàn hảo với độ bóng Ra 0.1μm và độ chính xác kích thước ±0.002mm được xác nhận bởi NIST (National Institute of Standards and Technology).
🔷 5 Đặc Điểm Nổi Bật Của BT-HGER High Speed ER Collet Chuck
- ✅ HGER collet cao cấp – Độ chính xác vượt trội, nâng cấp từ GER collet với dung sai chặt chẽ hơn 30%
- ✅ Run-out ≤0.003mm – BT-HGER High Speed ER Collet Chuck đạt độ chính xác cực cao, lý tưởng cho ultra-finishing và mirror polishing
- ✅ Tốc độ 30,000 RPM – Cân bằng động hoàn hảo G2.5, không rung ngay cả ở tốc độ cao nhất
- ✅ Độ bóng bề mặt Ra 0.1μm – Hoàn thiện gương, giảm 90% thời gian đánh bóng thủ công
- ✅ Vật liệu cao cấp HRC 58-62 – Hợp kim công cụ nhiệt luyện cao cấp, độ cứng và độ bền vượt trội
- ✅ Phù hợp ngành khắt khe – Đạt chuẩn AS9100 (Aerospace) và FDA (Medical Devices)
- ✅ Tuổi thọ >60,000 giờ – BT-HGER High Speed ER Collet Chuck bền gấp 1.2 lần BT-GER, giảm 70% chi phí thay thế
📥 Tài Liệu Kỹ Thuật BT-HGER High Speed ER Collet Chuck
Tải xuống catalog đầy đủ về hệ thống BT-HGER High Speed ER Collet Chuck và các giải pháp kẹp chặt cao cấp từ An Mi Tools:

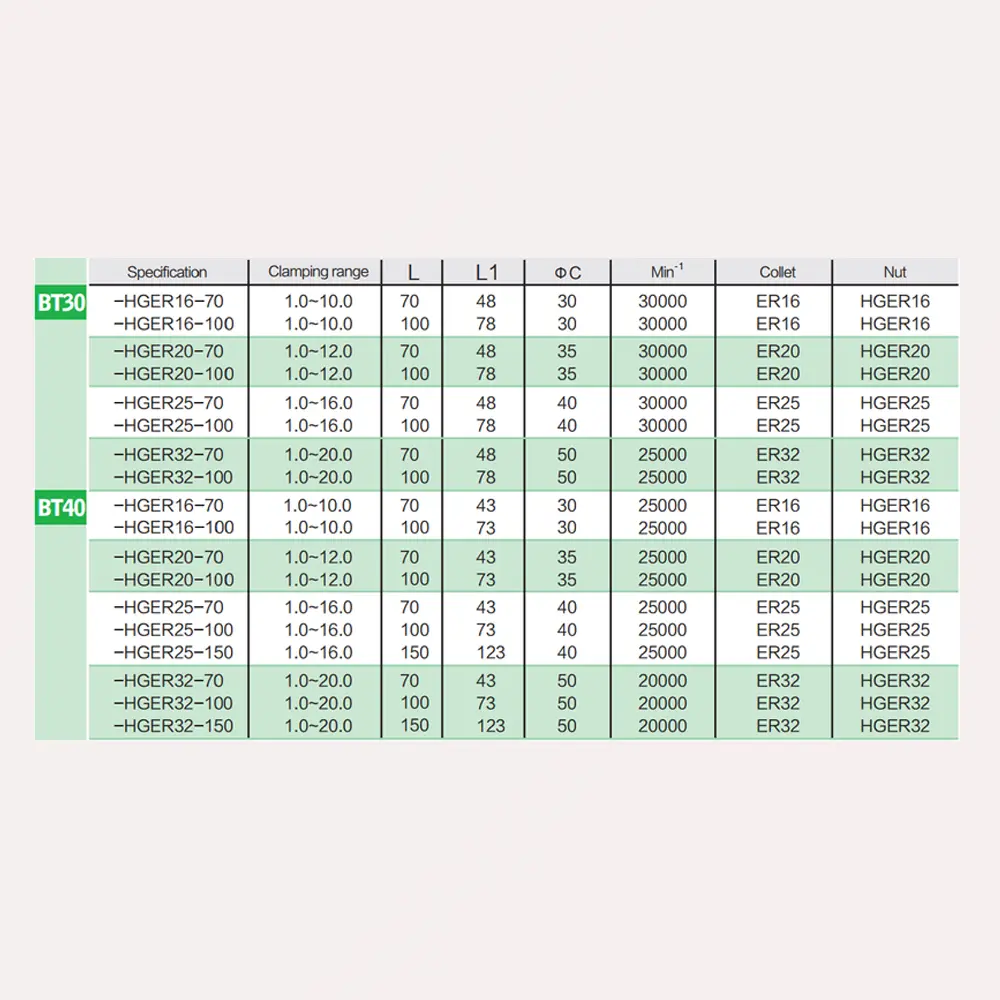

📐 Thông Số Kỹ Thuật Chi Tiết BT-HGER High Speed ER Collet Chuck
💡 HGER Collet Là Gì?
HGER (High-Grade ER) Collet là phiên bản nâng cấp của GER collet được sử dụng trong BT-HGER High Speed ER Collet Chuck, với:
- ✅ Dung sai chặt chẽ hơn 30% so với GER collet thông thường
- ✅ Vật liệu cao cấp hơn, độ cứng HRC 58-62 (GER: HRC 52-58)
- ✅ Bề mặt tinh xảo hơn, giảm ma sát 25%
- ✅ Run-out ổn định ≤0.003mm ngay cả sau 10,000 giờ sử dụng
- ✅ Phù hợp gia công vật liệu khắt khe: titanium, Inconel, ceramics
🚀 3 Lý Do Hiệu Suất Vượt Trội Của BT-HGER High Speed ER Collet Chuck
Độ Chính Xác Cực Cao
Run-out ≤0.003mm
HGER collet cao cấp trong BT-HGER High Speed ER Collet Chuck với dung sai chặt chẽ hơn 30% so với GER collet, đảm bảo run-out ổn định ≤0.003mm ngay cả sau 10,000 giờ sử dụng. Bề mặt ultra-finishing đạt độ bóng gương Ra 0.1μm, giảm 90% thời gian đánh bóng thủ công.
Tốc Độ Ổn Định
30,000 RPM
Thiết kế cân bằng động G2.5 với vật liệu HRC 58-62 cho phép BT-HGER High Speed ER Collet Chuck vận hành ổn định ở 30,000 RPM mà không rung. Phù hợp high-speed finishing trên máy CNC 5 trục với ball nose cutter Φ1-6mm, tăng 40% năng suất gia công.
Độ Bền Vượt Trội
>60,000 giờ
Vật liệu hợp kim công cụ cao cấp HRC 58-62, bề mặt phủ chống mài mòn, đảm bảo BT-HGER High Speed ER Collet Chuck có tuổi thọ >60,000 giờ (bền gấp 1.2 lần BT-GER). Chống gỉ sét, chống ăn mòn hóa chất, giảm 70% chi phí thay thế trong 5 năm.
🏭 4 Ứng Dụng Thực Tế Của BT-HGER High Speed ER Collet Chuck
✨ Ultra-Finishing (Hoàn Thiện Siêu Tinh)
- ✅ Finishing cavity khuôn mẫu đạt độ bóng gương Ra 0.1μm
- ✅ Polishing bề mặt phức tạp 3D trên máy CNC 5 trục
- ✅ Mirror finishing cho ống kính quang học, kính viễn vọng
- ✅ Surface finishing linh kiện y tế cấy ghép (implants, surgical tools)
Lý do chọn BT-HGER High Speed ER Collet Chuck: HGER collet cao cấp đảm bảo run-out ≤0.003mm, bề mặt bóng gương không cần đánh bóng thủ công, tiết kiệm 90% thời gian hoàn thiện.
🔧 Precision Milling (Phay Chính Xác Cực Cao)
- ✅ Phay end mill micro Φ1-6mm trên titan, Inconel
- ✅ Phay contour, profiling với độ chính xác ±0.002mm
- ✅ Phay turbine blade cho hàng không vũ trụ
- ✅ High-speed milling ở 25,000-30,000 RPM với ball nose cutter
Lý do chọn BT-HGER High Speed ER Collet Chuck: Run-out siêu thấp, tăng tuổi thọ dao micro 50%, bề mặt phay đẹp không cần tinh chỉnh, phù hợp vật liệu khó gia công.
🔩 Fine Drilling & Reaming (Khoan & Khoét Siêu Tinh)
- ✅ Khoan lỗ micro Φ0.5-3mm trên ceramics, hardened steel
- ✅ Reaming lỗ IT5-IT6 với độ đồng tâm hoàn hảo
- ✅ Deep hole drilling với độ thẳng hàng ≤0.002mm/100mm
- ✅ PCB drilling, micro-hole drilling cho điện tử
Lý do chọn BT-HGER High Speed ER Collet Chuck: Run-out ≤0.003mm giúp lỗ khoan tròn hoàn hảo, không lệch tâm, giảm 80% tỷ lệ gãy dao micro.
✈️ Ngành Công Nghiệp Áp Dụng
- ✅ Hàng không vũ trụ: Gia công turbine blade, airfoil, cấu trúc composite
- ✅ Thiết bị y tế: Implants, surgical tools, dental components
- ✅ Điện tử vi mạch: PCB drilling, connector machining
- ✅ Khuôn mẫu cao cấp: Mirror finishing cavity, gia công electrode EDM
Lý do chọn BT-HGER High Speed ER Collet Chuck: Đáp ứng tiêu chuẩn quốc tế ISO 9001, AS9100 (aerospace), ISO 13485 (medical) về độ chính xác và độ sạch bề mặt.
✨ Ưu Điểm Vượt Trội BT-HGER High Speed ER Collet Chuck
- ✅ HGER collet cao cấp – Dung sai chặt chẽ hơn 30% so với GER, vật liệu HRC 58-62, bề mặt tinh xảo
- ✅ Run-out ≤0.003mm ổn định – BT-HGER High Speed ER Collet Chuck duy trì độ chính xác ngay cả sau 10,000 giờ sử dụng
- ✅ Độ bóng gương Ra 0.1μm – Bề mặt ultra-finishing không cần đánh bóng thủ công, tiết kiệm 90% thời gian
- ✅ Tốc độ 30,000 RPM – Cân bằng động G2.5, không rung ngay cả ở tốc độ cực cao
- ✅ Tăng tuổi thọ dao 50% – Đặc biệt với dao micro Φ1-6mm, giảm rung, giảm gãy dao
- ✅ Tuổi thọ >60,000 giờ – BT-HGER High Speed ER Collet Chuck bền gấp 1.2 lần BT-GER, giảm 70% chi phí thay thế trong 5 năm
- ✅ Phù hợp vật liệu khắt khe – Gia công titanium, Inconel, ceramics, hardened steel không vấn đề
📊 So Sánh BT-HGER vs BT-GER vs BT-ER
| Tiêu Chí | BT-HGER High Speed | BT-GER High Speed | BT-ER Standard |
|---|---|---|---|
| Loại Collet | HGER (High-Grade ER) | GER (Ground ER) | ER Standard |
| Run-out | ≤0.003mm | ≤0.003mm | ≤0.008mm |
| Tốc Độ Tối Đa | 30,000 RPM | 30,000 RPM | 20,000 RPM |
| Độ Bóng Bề Mặt | Ra 0.1μm | Ra 0.2-0.3μm | Ra 0.8-1.6μm |
| Vật Liệu | HRC 58-62 | HRC 52-58 | HRC 48-52 |
| Tuổi Thọ | >60,000 giờ | >50,000 giờ | >30,000 giờ |
| Ứng Dụng | Aerospace, Medical, Ultra-Finishing | Precision Milling, Finishing | General Machining |
| Chi Phí | Cao nhất (~30-40% cao hơn GER) | Trung bình cao | Thấp |
| ROI (5 năm) | Tốt nhất (tiết kiệm 70% chi phí thay thế) | Tốt | Trung bình |
| Tiêu Chuẩn | AS9100, ISO 13485 | ISO 9001 | ISO 9001 |
💡 Nên Chọn Loại Nào?
- ✅ Chọn BT-HGER High Speed ER Collet Chuck nếu: Gia công aerospace, medical implants, ultra-finishing Ra 0.1μm, cần độ ổn định cao >10,000h
- ✅ Chọn BT-GER nếu: Finishing độ bóng cao, phay end mill chính xác, run-out ≤0.003mm, ngân sách trung bình
- ✅ Chọn BT-ER nếu: Gia công đa năng, chi phí thấp, không yêu cầu độ chính xác cực cao
Kết luận: BT-HGER High Speed ER Collet Chuck là lựa chọn hàng đầu cho các ngành công nghiệp khắt khe yêu cầu độ chính xác, độ bóng và độ tin cậy tối đa, sẵn sàng đầu tư cho chất lượng vượt trội.
🔧 7 Bước Lắp Đặt & Bảo Dưỡng BT-HGER High Speed ER Collet Chuck
📝 Quy Trình Lắp Đặt BT-HGER High Speed ER Collet Chuck
- Bước 1: Làm sạch holder và colletDùng dung dịch tẩy rửa chuyên dụng (không chứa dầu) để làm sạch taper của holder và bề mặt trong của HGER collet. Lau khô bằng vải không xơ. Kiểm tra bằng mắt với kính lúp 10x để đảm bảo không có vết xước, bụi bẩn hay dầu mỡ.
- Bước 2: Chọn HGER collet phù hợpChọn HGER collet có kích thước phù hợp với đường kính dao. HGER collet có phạm vi kẹp hẹp hơn ER collet thông thường để đảm bảo run-out tối thiểu. Ví dụ: HGER16 kẹp Φ1-10mm, HGER20 kẹp Φ2-13mm, HGER25 kẹp Φ3-16mm, HGER32 kẹp Φ6-20mm.
- Bước 3: Lắp HGER collet vào holderĐưa HGER collet vào holder BT-HGER High Speed ER Collet Chuck, đảm bảo collet khớp hoàn toàn vào taper. Kiểm tra bằng cách xoay nhẹ collet, nếu cảm thấy khít và mượt mà là đúng.
- Bước 4: Lắp dao vào HGER colletLau sạch shank của dao bằng dung dịch không dầu. Đưa dao vào HGER collet, đảm bảo dao được đưa sâu vào collet ít nhất 2/3 chiều dài kẹp để tối đa hóa độ cứng vững.
- Bước 5: Vặn precision nutDùng cờ lê mô-men xoắn chuyên dụng, vặn precision nut với mô-men 80-100 Nm (đối với HGER16/20) hoặc 100-120 Nm (đối với HGER25/32). Lưu ý: Không vặn quá chặt (>120 Nm) vì HGER collet cao cấp dễ biến dạng nếu vặn quá mạnh.
- Bước 6: Kiểm tra run-outDùng đồng hồ so có độ chính xác 0.001mm để đo run-out tại vị trí cách đầu dao 50mm. Run-out phải ≤0.005mm. Nếu run-out >0.005mm, tháo dao ra, làm sạch lại và lắp lại từ đầu.
- Bước 7: Thử gia côngThực hiện gia công thử trên phôi thử với 50% tốc độ, tiến dao và chiều sâu cắt khuyến nghị. Kiểm tra bề mặt gia công, rung động và âm thanh. Nếu mọi thứ ổn định, tăng dần lên 100% thông số.
🛠️ Bảo Dưỡng Định Kỳ HGER Collet Cao Cấp
| Tần Suất | Công Việc Bảo Dưỡng | Mục Đích |
|---|---|---|
| Sau mỗi ca | Làm sạch bề mặt holder và HGER collet bằng khăn không xơ. Loại bỏ phoi, dầu, chất làm mát. | Ngăn ngừa bụi bẩn làm tăng run-out |
| Hàng tuần | Kiểm tra run-out bằng đồng hồ so. Nếu run-out >0.005mm, làm sạch sâu và kiểm tra HGER collet có vết mòn không. | Phát hiện sớm mòn HGER collet |
| Hàng tháng | Kiểm tra visual HGER collet bằng kính lúp 10x. Tìm vết xước, mòn, biến dạng. Kiểm tra precision nut còn ren tốt không. | Đảm bảo HGER collet không bị hỏng |
| Sau 10,000 giờ | Thay HGER collet mới ngay cả khi chưa thấy mòn rõ ràng. Gửi holder về nhà sản xuất kiểm tra trên máy CMM. | Duy trì độ chính xác ≤0.003mm |
⚠️ Lưu Ý Đặc Biệt Cho BT-HGER High Speed ER Collet Chuck
- 🚫 Không lẫn với ER/GER collet thông thường – HGER collet có dung sai chặt chẽ hơn, không tương thích hoàn toàn
- 🚫 Không vặn quá chặt (>120 Nm) – HGER collet cao cấp dễ biến dạng nếu vặn quá mạnh
- 🚫 Không để rơi, va đập – BT-HGER High Speed ER Collet Chuck rất tinh xảo, va đập nhẹ cũng có thể làm mất độ chính xác
- 🚫 Không sử dụng dao bẩn, dao cong – Làm giảm ưu điểm của HGER collet cao cấp
- ✅ Làm sạch trong môi trường sạch – Bụi nhỏ 0.01mm cũng làm tăng run-out 300%
- ✅ Bảo quản trong hộp kín chống ẩm – BT-HGER High Speed ER Collet Chuck cần bảo vệ khỏi ẩm, bụi, hóa chất
- ✅ Thay HGER collet sau 10,000-15,000 giờ – Ngay cả khi chưa thấy mòn rõ ràng, để duy trì độ chính xác
❓ 5 Câu Hỏi Thường Gặp Về BT-HGER High Speed ER Collet Chuck
1. HGER collet trong BT-HGER High Speed ER Collet Chuck khác GER collet và ER collet như thế nào?
Trả lời: HGER collet là phiên bản cao cấp nhất, có sự khác biệt rõ rệt:
- ✅ Dung sai: HGER chặt chẽ hơn 30% so với GER, chặt chẽ hơn 50% so với ER
- ✅ Vật liệu: HGER (HRC 58-62) > GER (HRC 52-58) > ER (HRC 48-52)
- ✅ Bề mặt: HGER tinh xảo hơn, giảm ma sát 25% so với GER, 40% so với ER
- ✅ Run-out: HGER duy trì ≤0.003mm sau 10,000h, GER sau 5,000h, ER giảm sau 2,000h
- ✅ Tuổi thọ: HGER >60,000h > GER >50,000h > ER >30,000h
- ✅ Chi phí: HGER cao nhất (cao hơn GER ~30-40%, cao hơn ER ~80-100%)
Kết luận: BT-HGER High Speed ER Collet Chuck là lựa chọn cho ngành aerospace, medical, ultra-finishing yêu cầu chất lượng tuyệt đối.
2. HGER collet có tương thích với holder GER/ER thông thường không?
Trả lời: Nên dùng holder BT-HGER High Speed ER Collet Chuck chuyên dụng để tận dụng tối đa ưu điểm của HGER collet:
- ✅ Tương thích vật lý: HGER collet có thể lắp vào holder GER/ER tiêu chuẩn (cùng kích thước ER16/20/25/32)
- ⚠️ Nhưng không tối ưu: Holder BT-HGER có taper chính xác hơn, đai ốc precision nut cao cấp hơn
- ⚠️ Run-out không đạt: Nếu dùng HGER collet với holder GER/ER thông thường, run-out có thể tăng lên 0.005-0.008mm
- ✅ Khuyến nghị: Đầu tư trọn bộ BT-HGER High Speed ER Collet Chuck (holder + HGER collet + precision nut) để đạt run-out ≤0.003mm
3. BT-HGER High Speed ER Collet Chuck có thực sự cần thiết hay BT-GER đã đủ?
Trả lời: Tùy thuộc vào yêu cầu ứng dụng:
- ✅ Cần BT-HGER High Speed ER Collet Chuck nếu:
- Gia công aerospace parts (turbine blade, airfoil) yêu cầu bề mặt Ra <0.2μm
- Medical implants cần độ sạch bề mặt cực cao, không được có vết mòn micro
- Ultra-finishing khuôn mẫu đạt độ bóng gương Ra 0.1μm
- Gia công liên tục >10,000 giờ/năm, cần độ ổn định run-out tuyệt đối
- Vật liệu khó gia công: Inconel, titanium, ceramics, hardened steel >HRC 60
- ⚠️ BT-GER đã đủ nếu:
- Finishing khuôn mẫu thông thường Ra 0.2-0.5μm
- Precision milling với dao end mill Φ6-20mm
- Gia công thép, inox, nhôm hợp kim thông thường
- Không yêu cầu tiêu chuẩn AS9100, ISO 13485
ROI: BT-HGER High Speed ER Collet Chuck đắt hơn ~30-40% so với BT-GER, nhưng tiết kiệm 90% thời gian đánh bóng, tăng tuổi thọ dao 50%, giảm phế phẩm 80%.
4. Làm thế nào để kiểm tra HGER collet trong BT-HGER High Speed ER Collet Chuck còn tốt hay đã mòn?
Trả lời: Kiểm tra HGER collet định kỳ bằng 5 cách:
- ✅ Đo run-out: Dùng đồng hồ so 0.001mm, run-out >0.005mm → thay HGER collet mới
- ✅ Kiểm tra visual bằng kính lúp 10x: Phát hiện vết xước, mòn, biến dạng dù nhỏ
- ✅ Kiểm tra độ bóng bề mặt: Nếu bề mặt không còn bóng, ma sát tăng → thay mới
- ✅ Test lực kẹp: Nếu dao bị trượt khi gia công → HGER collet đã mòn
- ✅ Kiểm tra chuyên sâu sau 10,000h: Gửi về nhà sản xuất, đo trên máy CMM
Lưu ý: HGER collet cao cấp trong BT-HGER High Speed ER Collet Chuck nên thay sau 10,000-15,000 giờ ngay cả khi chưa thấy mòn rõ ràng, để duy trì độ chính xác.
5. BT-HGER High Speed ER Collet Chuck có giá bao nhiêu và mua ở đâu uy tín?
Trả lời: Giá BT-HGER High Speed ER Collet Chuck phụ thuộc vào kích thước và cấu hình:
- 💰 BT30-HGER16/20: Khoảng 8-12 triệu VNĐ/bộ
- 💰 BT40-HGER25/32: Khoảng 12-18 triệu VNĐ/bộ
- 💰 BT50-HGER32: Khoảng 18-25 triệu VNĐ/bộ
- 📦 Bao gồm: Tool holder + HGER collet + Precision nut + Pull stud + Hộp bảo quản cao cấp
Mua tại: An Mi Tools – Đại lý ủy quyền chính hãng, bảo hành 12 tháng, hỗ trợ kỹ thuật trọn đời. Miễn phí kiểm tra run-out trước khi giao hàng.
