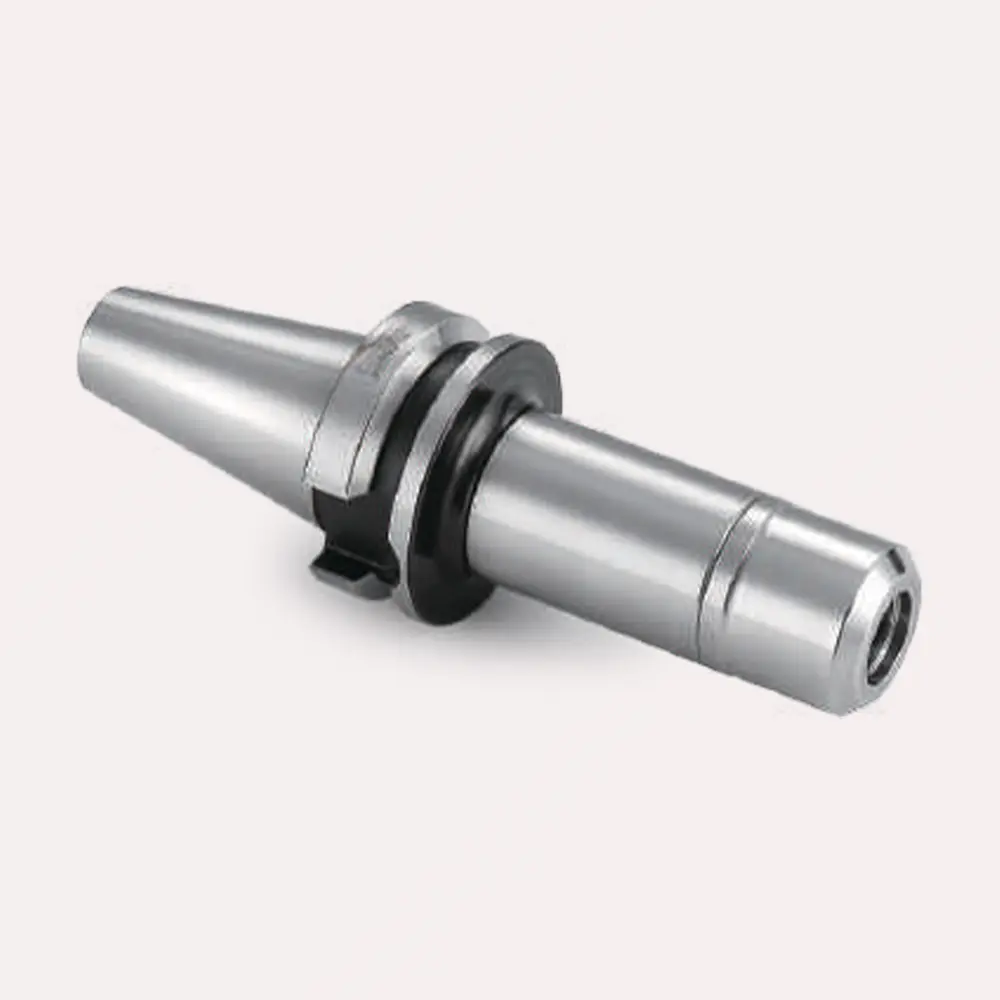

BT-SK High Speed Tool Holder – Cán Dao Tốc Độ Cao Chính Xác | An Mi Tools
Mô tả sản phẩm
BT-SK High Speed Tool Holder là giải pháp gá kẹp công cụ tốc độ cao hàng đầu cho gia công CNC chính xác. Với khả năng hoạt động ở tốc độ quay lên đến 40,000 RPM và độ đảo (run-out) chỉ ≤0.003mm, BT-SK High Speed Tool Holder được thiết kế đặc biệt cho các ứng dụng khắc, phay, khoan tốc độ cao yêu cầu độ chính xác tuyệt đối.
Sản phẩm sử dụng hệ thống collet SK (SK6, SK10, SK13, SK16, SK20) với cơ chế adaptive positioning front/back giúp tăng độ lặp lại và giảm thiểu rung động khi gia công.
Được sản xuất theo tiêu chuẩn quốc tế ISO 7388/2 và DIN 69871, BT-SK High Speed Tool Holder tương thích hoàn hảo với các máy CNC có spindle BT30/BT40/BT50 từ các thương hiệu hàng đầu như Fanuc, Mazak, Haas, DMG Mori, Brother.
Đây là lựa chọn lý tưởng cho các ngành gia công khuôn mẫu, hàng không vũ trụ, ô tô và cơ khí chính xác.

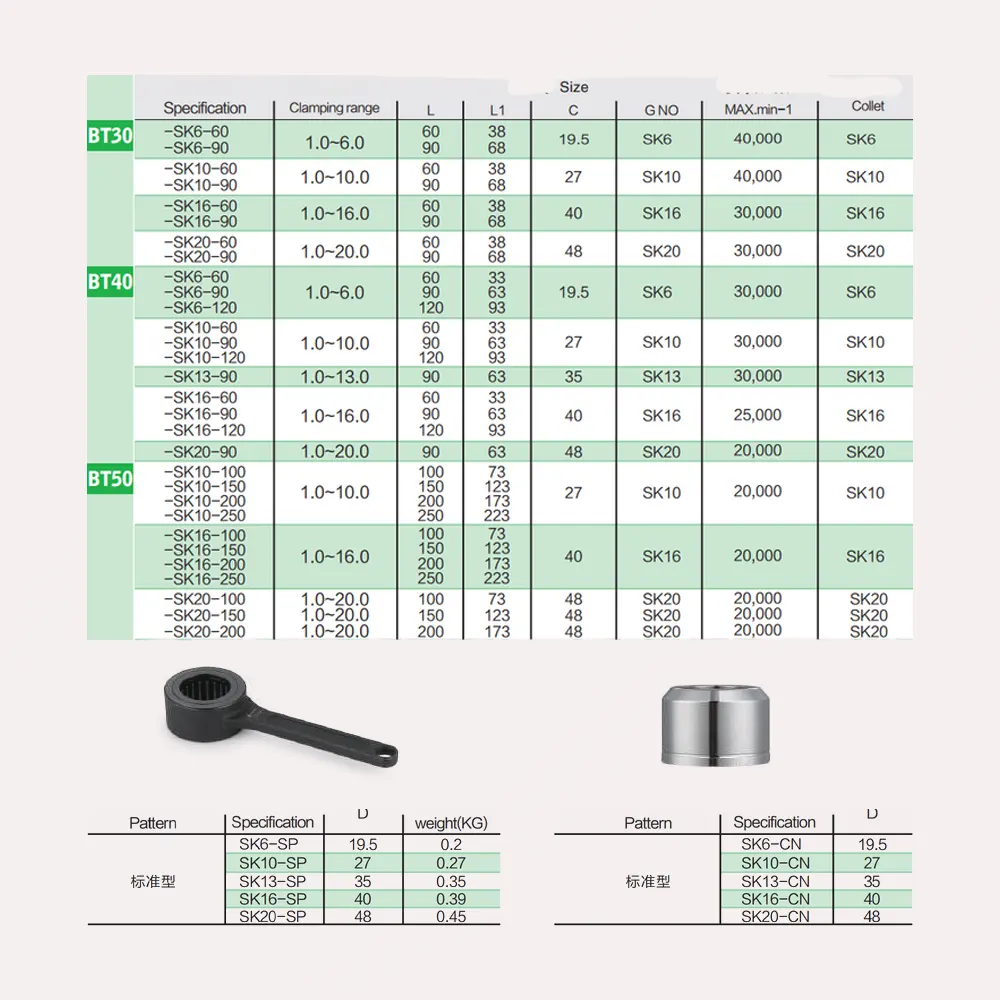

Thông số kỹ thuật
Ghi chú: Các thông số trên được kiểm định theo tiêu chuẩn ISO 7388/2, DIN 69871 và MAS 403, đảm bảo tương thích với các loại máy CNC phổ biến như Fanuc, Mazak, Haas, DMG Mori, Brother, Makino.
Độ chính xác và hiệu suất
✓ Run-out accuracy (Độ đảo) ≤ 0.003mm
BT-SK High Speed Tool Holder được thiết kế với độ đảo cực thấp chỉ ≤0.003mm, đảm bảo độ chính xác tuyệt đối trong các ứng dụng gia công tinh.
Độ đảo thấp giúp giảm thiểu rung động, kéo dài tuổi thọ dao cắt, và đảm bảo bề mặt gia công nhẵn bóng. Điều này đặc biệt quan trọng trong gia công khuôn mẫu, chi tiết hàng không và các sản phẩm y tế yêu cầu dung sai micron.
✓ Tốc độ quay cao 40,000 RPM với cân bằng động G2.5
Với khả năng hoạt động ở tốc độ quay lên đến 40,000 RPM và được cân bằng động ở mức G2.5, BT-SK High Speed Tool Holder là lựa chọn hàng đầu cho các ứng dụng gia công tốc độ cao.
Hệ thống collet SK kết hợp với thiết kế adaptive positioning front/back giúp duy trì độ ổn định tuyệt đối ngay cả ở tốc độ quay cực cao, giảm tiếng ồn và rung động đáng kể so với các hệ thống holder truyền thống.
✓ Độ bền và tuổi thọ vượt trội
Được chế tạo từ thép hợp kim cao cấp và xử lý nhiệt đạt độ cứng bề mặt HV 220, BT-SK High Speed Tool Holder chống mài mòn và biến dạng hiệu quả trong môi trường gia công liên tục.
Bề mặt taper được gia công với độ chính xác AT3 theo tiêu chuẩn ISO, đảm bảo độ bám chặt hoàn hảo với spindle máy.
Kết hợp với thiết kế low noise và hệ thống collet SK chất lượng cao, sản phẩm có tuổi thọ dài hạn và ít cần bảo dưỡng.
Ứng dụng thực tế
BT-SK High Speed Tool Holder được sử dụng rộng rãi trong các ngành công nghiệp chế tạo tiên tiến, đặc biệt phù hợp với các ứng dụng yêu cầu tốc độ cao và độ chính xác tuyệt đối. Với khả năng hoạt động ở 40,000 RPM và độ đảo chỉ 0.003mm, BT-SK là lựa chọn lý tưởng cho:
🔧 Gia công khuôn mẫu (Mold & Die Making)
Phay tinh chi tiết khuôn nhựa, khuôn đúc áp lực với độ chính xác cao. BT-SK High Speed Tool Holder với collet SK6-SK10 đặc biệt phù hợp cho gia công các vùng khó tiếp cận, đường viền phức tạp và bề mặt 3D yêu cầu finish mịn.
Tốc độ quay cao giúp giảm thời gian gia công, tăng năng suất mà vẫn đảm bảo chất lượng bề mặt tuyệt đối.
✈️ Hàng không vũ trụ (Aerospace)
Gia công các chi tiết hàng không yêu cầu dung sai chặt chẽ trên vật liệu khó gia công như Titanium (Ti-6Al-4V), Inconel, và các hợp kim nhôm hàng không.
Độ đảo thấp của BT-SK High Speed Tool Holder đảm bảo độ chính xác kích thước và hình dạng phù hợp với tiêu chuẩn AS9100.
Ứng dụng điển hình: cánh turbine, khung máy bay, các chi tiết động cơ phản lực.
🚗 Công nghiệp ô tô (Automotive)
Gia công động cơ, hộp số, các chi tiết khung gầm với năng suất cao và độ chính xác ổn định. BT-SK High Speed Tool Holder phù hợp cho khoan, phay, doa các lỗ chính xác trên block máy, nắp quy-lát, trục cam.
Khả năng hoạt động ở tốc độ cao giúp rút ngắn thời gian gia công trong sản xuất hàng loạt, đặc biệt quan trọng trong môi trường sản xuất JIT (Just-In-Time).
⚙️ Cơ khí chính xác (Precision Machining)
Sản xuất các chi tiết cơ khí chính xác, thiết bị y tế, đồng hồ, điện tử với dung sai micron. BT-SK High Speed Tool Holder kết hợp với dao phay micro (Φ1-6mm) cho phép gia công các chi tiết nhỏ, phức tạp với độ lặp lại cao.
Ứng dụng: khắc chữ, khắc logo, gia công các rãnh nhỏ, chi tiết đồng hồ, implant y tế, connector điện tử.
Loại dao tương thích: Dao phay end mill (Φ1-20mm), dao khoan twist drill, dao khoan center drill, dao taro tap, dao doa reamer, dao khắc engraving tool.
Loại máy tương thích: Máy phay CNC 3-5 trục, trung tâm gia công machining center (VMC/HMC), máy khoan tapping center, máy khắc engraving machine.
Ưu điểm nổi bật
-
✓
Độ chính xác cao với run-out ≤0.003mm, phù hợp cho gia công tinh và super finish -
✓
Tốc độ quay siêu cao lên đến 40,000 RPM với cân bằng động G2.5 -
✓
Thiết kế adaptive positioning front/back cho độ lặp lại cao và dễ dàng thay đổi tool -
✓
Tiếng ồn thấp (low noise) và kháng rung tốt nhờ hệ thống collet SK chất lượng cao -
✓
Tương thích với nhiều loại máy CNC BT30/BT40/BT50 (Fanuc, Mazak, Haas, DMG Mori…) -
✓
Boring range rộng Φ1.0~20.0mm, đa dạng collet SK6, SK10, SK13, SK16, SK20 -
✓
Độ bền cao với vật liệu thép hợp kim xử lý nhiệt đạt HV 220
So sánh với các hệ thống tool holder khác
| Đặc điểm | BT-SK (High Speed) | BT-ER (Standard) | BT-C (Power Chuck) |
|---|---|---|---|
| Max RPM | 40,000 | 30,000 | 25,000 |
| Run-out | ≤0.003mm | ≤0.003mm | ≤0.005mm |
| G-Balance | G2.5 | G2.5 | G6.3 |
| Clamping range | Φ1.0~20.0mm | Φ1.0~26.0mm | C20~C42 |
| Collet type | SK6-SK20 | ER16-ER40 | C-type (16 slots) |
| Noise level | Rất thấp (Low) | Trung bình | Cao |
| Ứng dụng chính | High-speed engraving, milling, drilling | Finishing, end milling (đa năng) | Heavy-duty machining |
| Giá thành | Cao | Trung bình | Trung bình – Cao |
* Bảng so sánh dựa trên thông số kỹ thuật từ holder_knowledge_base.txt và tiêu chuẩn ISO/DIN. Kết quả thực tế có thể khác nhau tùy điều kiện gia công và loại dao sử dụng.
Hướng dẫn sử dụng và bảo dưỡng
⚠️ Lưu ý quan trọng trước khi sử dụng
- Kiểm tra taper 7:24 và flange trước khi lắp vào spindle, đảm bảo không có vết trầy xước hoặc bụi bẩn
- Vệ sinh sạch bụi, dầu mỡ cũ và phoi kim loại trên bề mặt tiếp xúc holder và spindle
- Kiểm tra pull stud và đảm bảo không bị mòn, rỉ sét hoặc biến dạng ren
- Không sử dụng holder nếu phát hiện vết nứt, biến dạng hoặc mòn bất thường
- Đảm bảo collet SK sạch sẽ và không bị biến dạng trước khi lắp dao
📝 Cách lắp đặt BT-SK đúng cách
- Bước 1: Vệ sinh taper và flange holder bằng dung dịch tẩy rửa chuyên dụng, lau khô bằng vải không xơ
- Bước 2: Lắp pull stud vào holder, siết chặt theo moment quy định (thường 30-40 Nm tùy size BT30/BT40/BT50)
- Bước 3: Vệ sinh spindle taper bằng air gun hoặc vải sạch
- Bước 4: Lắp holder vào spindle, đảm bảo pull stud được draw bar kẹp chặt hoàn toàn
- Bước 5: Lắp collet SK vào holder, đảm bảo collet ngồi đúng vị trí
- Bước 6: Lắp dao vào collet, siết chặt nut theo moment quy định (5-15 Nm tùy size collet)
- Bước 7: Kiểm tra độ đảo bằng đồng hồ so (dial indicator) tại vị trí cách mút dao 100mm, run-out phải ≤0.005mm
🔧 Bảo dưỡng định kỳ
- Sau mỗi ca làm việc: Vệ sinh holder và collet bằng air gun, loại bỏ phoi kim loại và dầu mỡ
- Hàng tuần: Kiểm tra pull stud, thay mới nếu phát hiện mòn ren hoặc biến dạng. Tra mỡ mỏng vào ren pull stud (không tra vào taper)
- Hàng tháng: Kiểm tra độ đảo tại 100mm, nếu >0.005mm cần làm sạch lại hoặc thay collet
- 3-6 tháng: Gửi holder đi kiểm tra và hiệu chuẩn chuyên nghiệp nếu sử dụng liên tục
- Bảo quản: Cất holder trong hộp nhựa hoặc ngăn kéo có đệm mút, tránh va đập và ẩm mốc
💡 Mẹo sử dụng: Không tra quá nhiều mỡ vào taper vì có thể gây tích tụ bụi và giảm độ chính xác. Chỉ cần tra lớp mỡ mỏng vào ren pull stud để chống rỉ sét. Khi lắp dao, đảm bảo phần cán dao sạch sẽ và khô ráo để collet kẹp chặt tối đa.
Câu hỏi thường gặp (FAQ)
❓ BT-SK High Speed Tool Holder tương thích với máy CNC nào?
BT-SK tương thích với tất cả các máy CNC có spindle chuẩn BT30, BT40, BT50 theo tiêu chuẩn ISO 7388/2 và DIN 69871. Các thương hiệu máy phổ biến bao gồm: Fanuc (Robodrill, Robonano), Mazak (Variaxis, Integrex), Haas (VF series, UMC series), DMG Mori (NHX, CMX), Brother (Speedio), Makino (V series), Okuma (Genos), và hầu hết các máy CNC sản xuất tại Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc. Nếu máy CNC của bạn sử dụng pull stud kiểu MAS 403, JIS B 6339, hoặc tương tự, BT-SK hoàn toàn tương thích.
❓ Làm thế nào để kiểm tra độ chính xác run-out của BT-SK?
Sử dụng đồng hồ so (dial indicator) với độ phân giải 0.001mm để kiểm tra. Quy trình: (1) Lắp BT-SK vào spindle và kẹp chặt, (2) Lắp dao hoặc thanh chuẩn (test bar) vào collet SK, (3) Đặt đầu đo của đồng hồ so tại vị trí cách mút dao 100mm, (4) Quay spindle bằng tay một vòng và quan sát kim đồng hồ, (5) Độ đảo tiêu chuẩn phải ≤0.005mm, với BT-SK precision là ≤0.003mm. Nếu run-out >0.005mm, kiểm tra lại độ sạch của taper, flange, và collet. Thay collet nếu bị mòn hoặc biến dạng.
❓ Khi nào cần thay pull stud của BT-SK?
Thay pull stud khi phát hiện: (1) Ren bị mòn hoặc biến dạng, (2) Rỉ sét hoặc ăn mòn bề mặt, (3) Holder bị rơi xuống sàn trong khi gia công (dấu hiệu draw bar không giữ chặt), (4) Xuất hiện tiếng kêu bất thường khi lắp/tháo holder. Khuyến nghị: Kiểm tra pull stud định kỳ mỗi tuần hoặc sau 200 giờ vận hành. Luôn có sẵn pull stud dự phòng để thay thế ngay khi cần. Sử dụng pull stud chính hãng phù hợp với spindle của máy (MAS 403, JIS B 6339, hoặc custom).
❓ Tốc độ quay tối đa 40,000 RPM có áp dụng cho mọi ứng dụng không?
Tốc độ quay tối đa 40,000 RPM được cân bằng động G2.5 là thông số lý thuyết trong điều kiện lý tưởng. Tốc độ thực tế phụ thuộc vào: (1) Chiều dài nhô ra của dao (overhang) – dao nhô ra càng dài, tốc độ an toàn càng giảm, (2) Đường kính dao – dao lớn (>10mm) nên giảm tốc độ xuống 20,000-25,000 RPM, (3) Loại vật liệu gia công – vật liệu cứng cần giảm tốc độ và tăng lực cắt, (4) Điều kiện làm mát – sử dụng coolant giúp tăng tốc độ an toàn. Khuyến nghị: Với dao nhỏ (Φ1-6mm) và overhang <100mm, có thể sử dụng tốc độ 30,000-40,000 RPM. Với dao lớn hơn, giảm xuống 15,000-25,000 RPM.
❓ Sản phẩm BT-SK có được bảo hành không?
An Mi Tools bảo hành 12 tháng cho các lỗi sản xuất, bao gồm: lỗi vật liệu, lỗi gia công taper/flange, lỗi xử lý nhiệt không đạt tiêu chuẩn. Bảo hành không áp dụng cho các trường hợp: (1) Hư hỏng do sử dụng sai cách (quá tải, tốc độ quá cao), (2) Va đập, rơi vỡ, (3) Bảo dưỡng không đúng quy định, (4) Tự ý sửa chữa hoặc cải tạo sản phẩm. Quy trình bảo hành: Liên hệ hotline An Mi Tools, gửi holder về trung tâm bảo hành, thời gian xử lý 5-7 ngày làm việc. Chúng tôi cũng cung cấp dịch vụ kiểm tra, hiệu chuẩn, và sửa chữa holder với chi phí hợp lý sau thời gian bảo hành.
