Mô tả

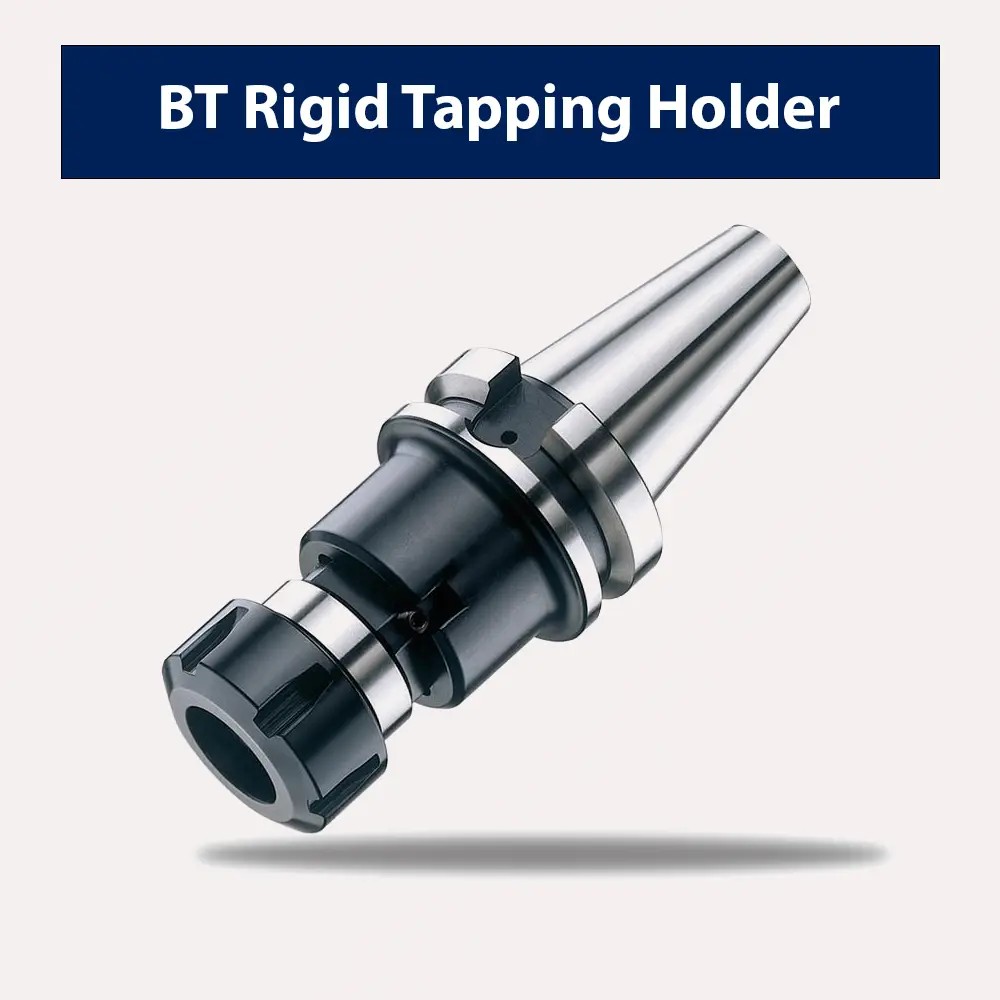

BT Rigid Tapping Holder – Spindle-Synchronized Tapping for CNC Machining Centers

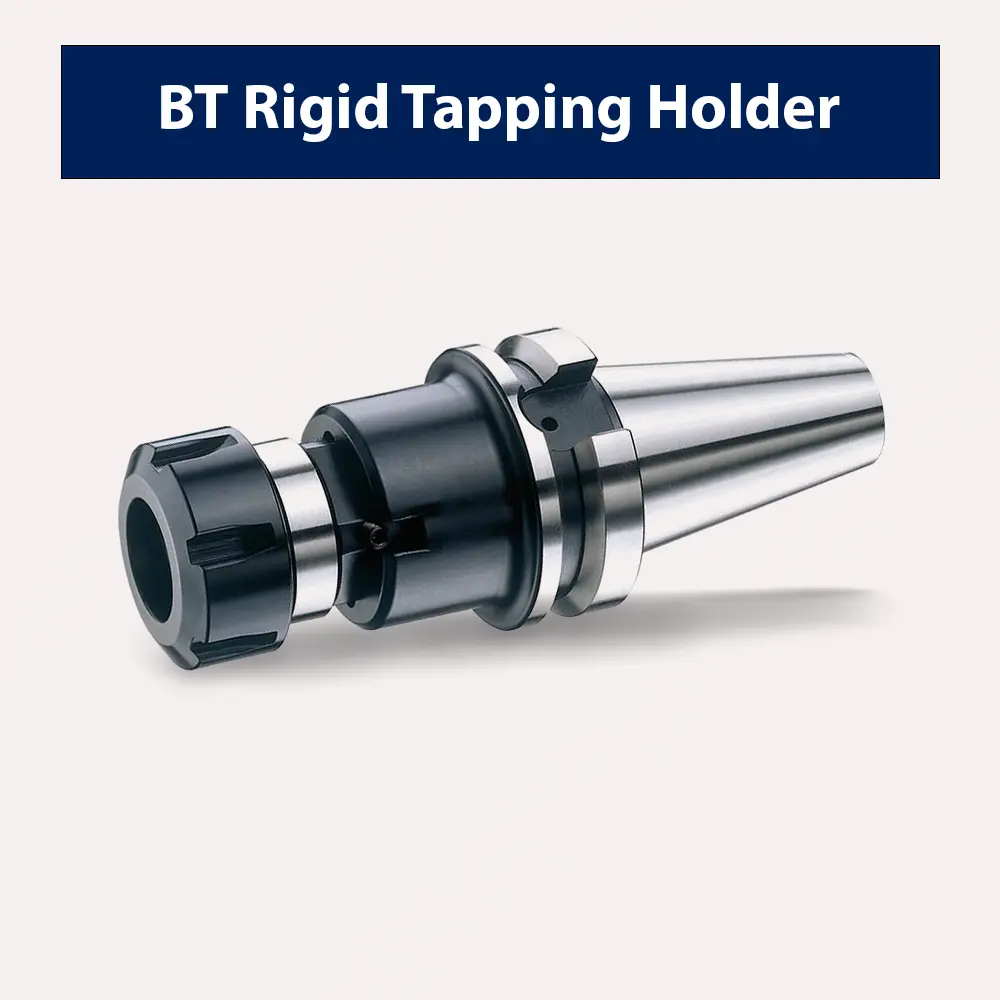

BT Rigid Tapping Holder – TER Type, Spindle Synchronization, M2-M30
BT rigid tapping holder là giải pháp hàng đầu cho rigid tapping operations (tapping đồng bộ spindle) trong CNC machining centers hiện đại. Khác với tension-compression holders truyền thống có floating mechanism, bt rigid tapping holder sử dụng spindle synchronization technology – CNC tự động đồng bộ spindle rotation speed với Z-axis feed rate theo chính xác thread pitch, tạo ren hoàn hảo mà không cần floating chuck compensation.
Hệ thống bt rigid tapping holder TER type (T = Tapping, ER = ER collet system) bao gồm 4 sizes cover tapping range từ M2-M30: TER16 (M2-M12), TER20 (M2-M16), TER25 (M2-M22), TER32 (M2-M30). Mỗi holder tương thích với ER collet standard (ER16, ER20, ER25, ER32), cho phép quick changeover giữa các tap sizes mà không cần thay holder. Đây là lợi thế lớn cho production environments với multiple thread sizes.
Ứng dụng chính: Rigid tapping G84 cycle, high-speed production tapping (2000-3000 RPM), blind hole tapping, aluminum/steel threading, mass production tapping (>1000 holes/day), CNC machining centers with spindle synchronization.
5 Tính Năng Vượt Trội Của BT Rigid Tapping Holder
- Spindle Synchronization Technology – Perfect Thread Every Time: BT rigid tapping holder hoạt động dựa trên spindle-feed synchronization – công nghệ CNC controller tự động calculate và synchronize spindle RPM với Z-axis feed rate theo công thức: Feed rate (mm/min) = Spindle RPM × Thread pitch (mm). Synchronization accuracy <0.01mm/revolution đảm bảo thread pitch tolerance ±0.02mm (class 6H/6g standard). Rigid connection trực tiếp từ tap → collet → holder → spindle → thread quality cao hơn, đặc biệt cho precision threads.
- TER Type (ER Collet System) – 4 Sizes Cover M2-M30: BT rigid tapping holder TER type sử dụng ER collet clamping system với 4 holder sizes: TER16-BT30/40 (ER16, M2-M12), TER20-BT30/40 (ER20, M2-M16), TER25-BT40/50 (ER25, M2-M22), TER32-BT40/50 (ER32, M2-M30). Mỗi holder cover 10-15 tap sizes, giảm tool inventory 60% so với fixed tapping holders.
- 50% Faster Tapping Speed – No Floating Delay: BT rigid tapping holder với rigid design (no floating mechanism) cho phép tapping speed cao hơn 50% so với tension-compression holders. Tension-compression: max 800-1200 RPM. BT rigid: max 1500-3000 RPM. Production rate tăng gấp đôi, đặc biệt quan trọng cho mass production với thousands holes per shift.
- G84 Rigid Tapping Cycle Compatible: BT rigid tapping holder được thiết kế đặc biệt cho G84 rigid tapping cycle – CNC canned cycle tự động thực hiện positioning, approach, synchronized tapping, dwell, spindle reverse + retract. G84 cycle loại bỏ manual programming, giảm programming time 80%, đặc biệt cho parts với multiple holes (10-50 holes).
- Run-out 0.03-0.05mm – Acceptable for Tapping: BT rigid tapping holder có run-out spec 0.03-0.05mm – relaxed tolerance so với milling holders nhưng acceptable cho tapping operations vì thread tolerance class 6H/6g có pitch diameter tolerance ±0.125mm (M8). Run-out 0.05mm chỉ chiếm 27-40% tolerance budget. Spiral flute taps tự động compensate radial run-out through cutting action.

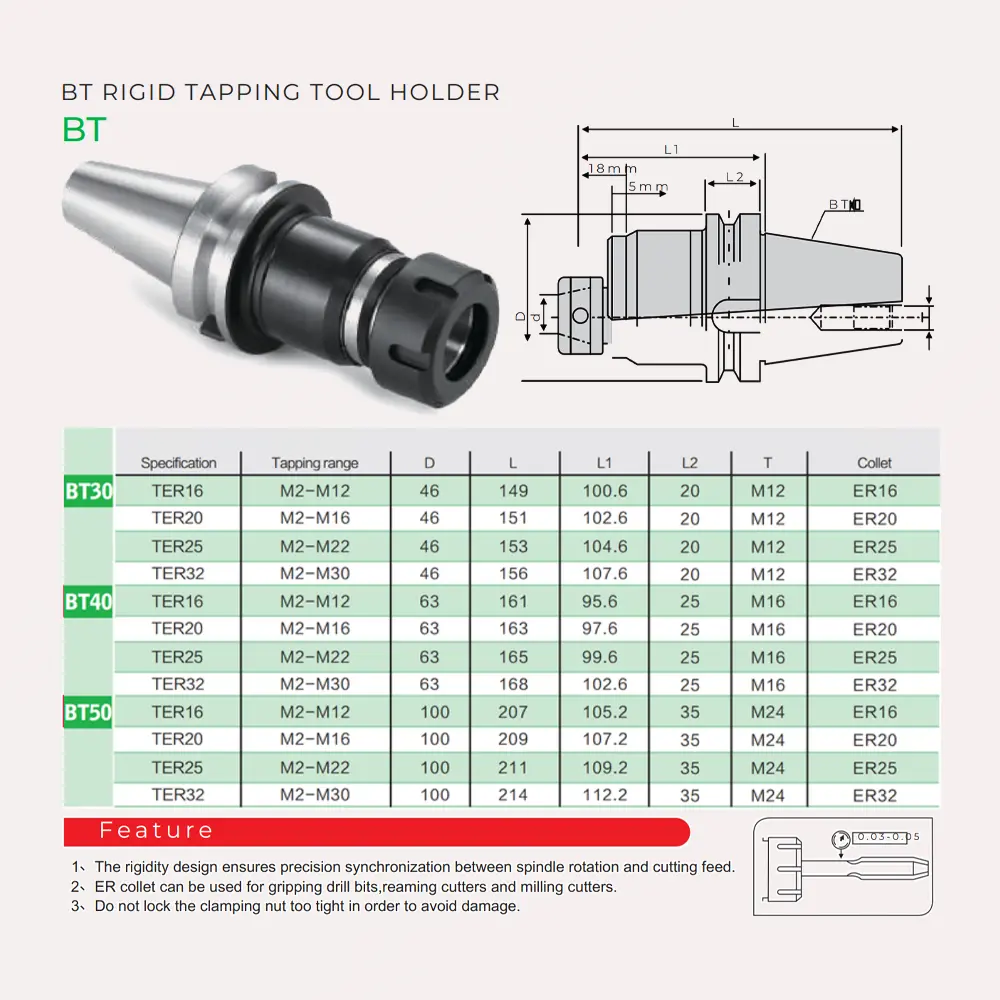

Thông Số Kỹ Thuật BT Rigid Tapping Holder
| Thông Số | Giá Trị |
|---|---|
| Taper Standard | JIS B6339 (BT30, BT40, BT50) – Japanese precision standard |
| Type | TER (Tapping + ER collet system) |
| Tapping Range | M2 – M30 (4 sizes: TER16/20/25/32) |
| TER16 | M2-M12, ER16 collet, BT30/BT40 |
| TER20 | M2-M16, ER20 collet, BT30/BT40 |
| TER25 | M2-M22, ER25 collet, BT40/BT50 |
| TER32 | M2-M30, ER32 collet, BT40/BT50 |
| Collet Compatibility | ER16, ER20, ER25, ER32 (DIN 6499) |
| Run-out Accuracy | 0.03~0.05mm at collet nose (2×D overhang) |
| Max Tapping Speed | 1500-3000 RPM (depend on tap material và workpiece) |
| Thread Tolerance | Class 6H/6g (±0.02mm pitch accuracy with G84 cycle) |
| CNC Requirement | G84 rigid tapping cycle support (Fanuc/Siemens/Mitsubishi) |
| Compatible Taps | Spiral flute, spiral point, straight flute (all standard tap shanks) |
| Material | Alloy steel body + hardened steel collet nut |
| Balance | G6.3@15000 RPM (medium-speed balance for tapping operations) |
| Coolant | Through-spindle coolant compatible (if CNC equipped) |
| Applications | Rigid tapping G84, high-speed tapping, blind/through hole threading |
Note: BT rigid tapping holder yêu cầu CNC machining center có G84 rigid tapping cycle support. Để check CNC compatibility, test program: G84 X0 Y0 Z-20 R2 F1250 S1000 (M8×1.25 tapping test). Nếu CNC không support G84 → dùng tension-compression tapping holder thay thế.
Ứng Dụng Thực Tế BT Rigid Tapping Holder
1. High-Speed Production Tapping (2000-3000 RPM)
BT rigid tapping holder là lựa chọn hàng đầu cho mass production tapping với volume >1000 holes/shift. Ví dụ: tapping M6×1.0 threads trong automotive bracket (aluminum A6061-T6). Workflow: Load bracket → CNC run G84 cycle (30 holes M6×1.0) → tapping với bt rigid tapping holder TER20-BT40 + ER20-6mm collet + M6 spiral flute tap → spindle 2500 RPM, feed 2500 mm/min → cycle time 45 seconds (including load/unload) → production rate 80 parts/hour. Compare với tension-compression holder (1000 RPM max): cycle time 90 seconds, production rate 40 parts/hour → bt rigid tapping holder tăng productivity 100%.
2. Blind Hole Rigid Tapping (Depth >3×Diameter)
BT rigid tapping holder với G84 cycle xử lý tốt blind hole tapping – operation khó khăn vì tap phải reverse ra khỏi hole without backing out manually. Ví dụ: tapping M12×1.75 blind hole depth 40mm (3.3×D) trong mold base (NAK80 steel, 40 HRC). Setup: BT rigid tapping holder TER25-BT50 + ER25-12mm collet + M12 spiral flute tap (35° helix, TiAlN coated) → G84 peck cycle: tap 5mm → retract 1mm (chip break) → tap 5mm → reach Z-40 → dwell 0.2 sec → spindle reverse CCW → synchronized retract → tap exit cleanly. Rigid connection đảm bảo synchronization accuracy during reverse, không bị thread damage.
3. Aluminum High-Speed Tapping (Up to 3000 RPM)
BT rigid tapping holder ideal cho aluminum tapping vì aluminum’s soft material cho phép very high cutting speeds. Ví dụ: tapping M8×1.25 through holes trong aerospace bracket (7075-T6 aluminum). Parameters: BT rigid tapping holder TER20-BT40 + ER20-8mm collet + M8 spiral point tap (118° point, uncoated HSS) → spindle 3000 RPM (cutting speed 75 m/min), feed 3750 mm/min (3000 × 1.25), through-spindle coolant 70 bar → tap life 5000 holes per regrind. High-speed tapping aluminum: thread surface finish Ra 1.6μm, no burrs at exit (spiral point pushes chips forward), cycle time 3 seconds per hole (depth 25mm). Production rate: 1200 holes/hour.
4. Steel Rigid Tapping with Peck Cycle
BT rigid tapping holder kết hợp G84 peck cycle hiệu quả cho steel tapping (carbon steel, alloy steel, stainless steel) – materials có stringy chips cần chip breaking. Ví dụ: tapping M10×1.5 blind hole 30mm trong S45C steel block. Setup: BT rigid tapping holder TER25-BT40 + ER25-10mm collet + M10 spiral flute tap (35° helix, TiCN coated) → G84 peck cycle: tap 3mm → retract 0.5mm (chip break) → tap 3mm → complete 30mm depth → 10 pecks total → tap life 800 holes (vs 200 holes without pecking). Maintains synchronization accuracy through all pecks.
