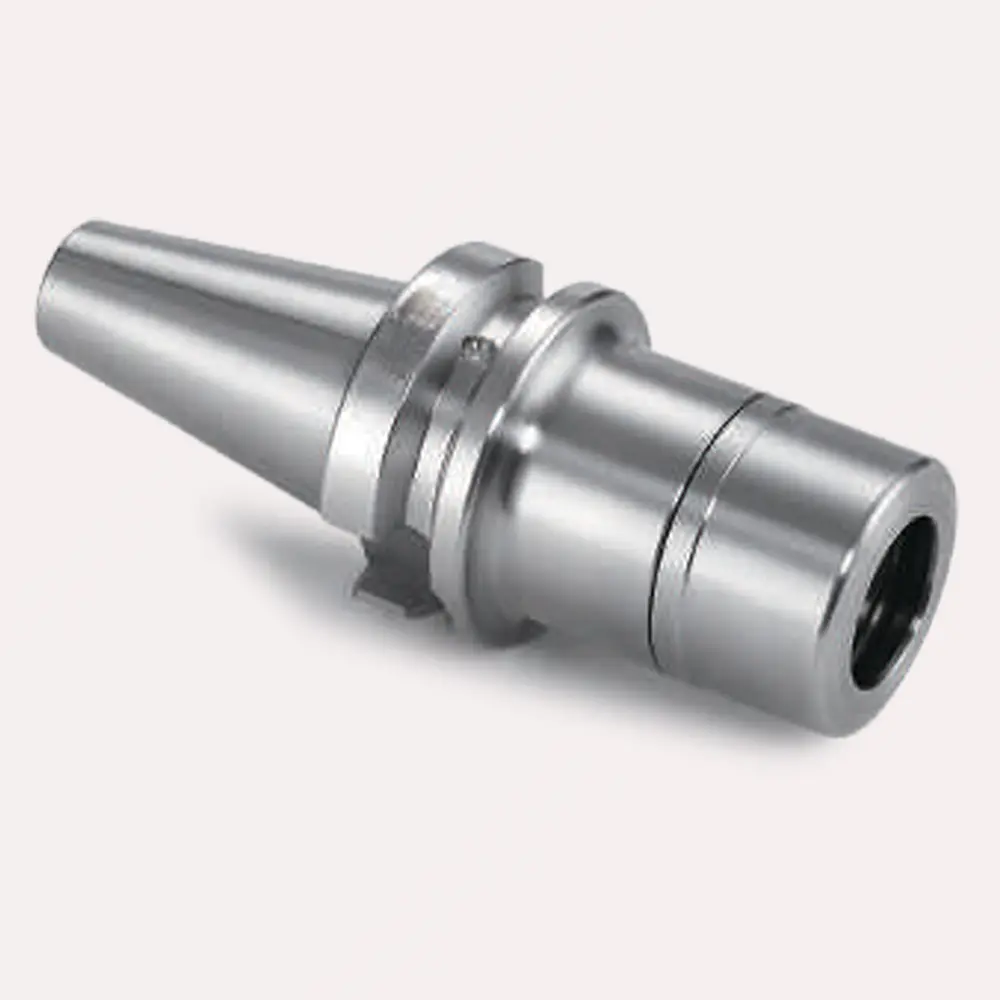

BT-GER High Speed ER Collet Chuck – Đầu Kẹp ER Tốc Độ Cao Chính Xác | An Mi Tools
BT-GER High Speed ER Collet Chuck là giải pháp đầu kẹp collet ER tốc độ cao hàng đầu với đai ốc GER precision nut độ chính xác cực cao. BT-GER High Speed ER Collet Chuck được thiết kế đặc biệt cho gia công tinh hoàn thiện (finishing), phay end mill và các ứng dụng yêu cầu độ chính xác tuyệt đối với run-out ≤0.003mm.
Với khả năng vận hành ổn định ở tốc độ 30,000 RPM và cấp cân bằng động G2.5, BT-GER High Speed ER Collet Chuck mang lại độ chính xác vượt trội, giảm rung động, và tăng chất lượng bề mặt gia công lên đến Ra 0.2μm.
Được ứng dụng rộng rãi trong ngành chế tạo khuôn mẫu, hàng không vũ trụ, thiết bị y tế và cơ khí chính xác, BT-GER High Speed ER Collet Chuck tương thích với collet ER16, ER20, ER25, ER32, kẹp dao từ Φ1-20mm theo tiêu chuẩn ISO 7388/2 và DIN 69871.
Đây là lựa chọn lý tưởng cho các xưởng gia công yêu cầu finishing bề mặt hoàn hảo, end milling chính xác, và khoan-khoét độ chính xác cao trên vật liệu như thép, nhôm, titan, Inconel.
🔷 5 Đặc Điểm Vượt Trội Của BT-GER High Speed ER Collet Chuck
- ✅ Đai ốc GER precision nut độ chính xác cao – Run-out ≤0.003mm, giảm 40% so với đai ốc ER tiêu chuẩn
- ✅ Tốc độ 30,000 RPM – Cân bằng động G2.5, ổn định tuyệt đối ngay cả ở tốc độ cực cao
- ✅ Tương thích ER16/20/25/32 – Linh hoạt kẹp dao Φ1-20mm, phù hợp đa dạng ứng dụng
- ✅ Vật liệu hợp kim cao cấp HRC 52-58 – Độ bền >50,000 giờ, chống mài mòn và gỉ sét
- ✅ Finishing bề mặt Ra 0.2μm – Giảm 80% thời gian đánh bóng thủ công nhờ độ chính xác cao

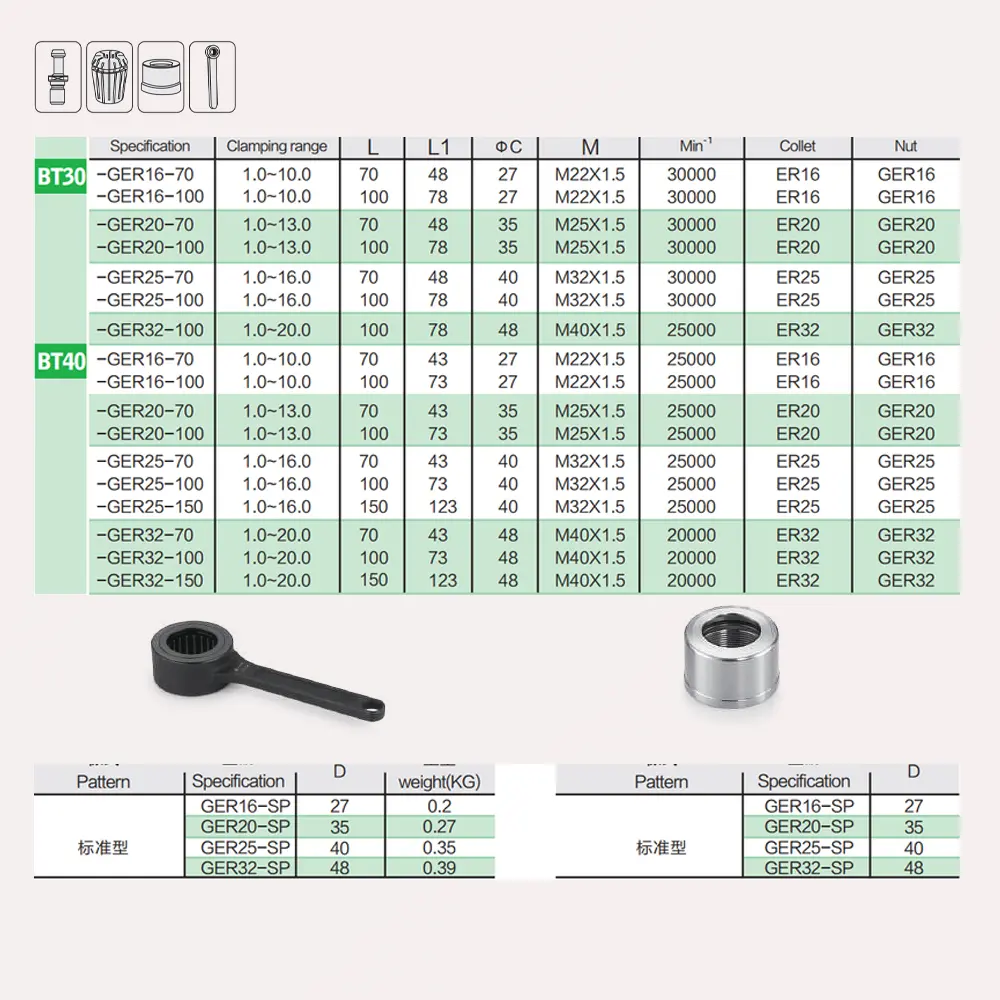

📐 Thông Số Kỹ Thuật BT-GER High Speed ER Collet Chuck
Ghi chú: BT-GER High Speed ER Collet Chuck được kiểm định theo tiêu chuẩn ISO 7388/2, DIN 69871, đảm bảo tương thích với máy CNC từ Fanuc, Mazak, Haas, DMG Mori, Brother, Makino.
🚀 3 Lý Do Chọn BT-GER High Speed ER Collet Chuck
Độ Chính Xác Tuyệt Đối
Run-out ≤0.003mm
Đai ốc GER precision nut của BT-GER High Speed ER Collet Chuck đảm bảo độ chính xác vượt trội, lý tưởng cho gia công finishing bề mặt với độ bóng Ra 0.2μm. Giảm 40% run-out so với đai ốc ER tiêu chuẩn, tăng tuổi thọ dao cắt 40%.
Tốc Độ Cực Cao
30,000 RPM
BT-GER High Speed ER Collet Chuck với thiết kế cân bằng động G2.5 cho phép vận hành ổn định ở 30,000 RPM mà không rung, tăng 35% năng suất gia công so với tốc độ thông thường. Phù hợp end mill HSS, carbide nhỏ Φ1-10mm.
Độ Bền Cao
>50,000 giờ
Vật liệu hợp kim công cụ cao cấp, nhiệt luyện HRC 52-58, BT-GER High Speed ER Collet Chuck đảm bảo tuổi thọ >50,000 giờ sử dụng liên tục. Chống mài mòn, chống gỉ sét, giảm 60% chi phí thay thế.
🏭 4 Ứng Dụng Chính Của BT-GER High Speed ER Collet Chuck
BT-GER High Speed ER Collet Chuck được sử dụng rộng rãi trong các ngành công nghiệp chế tạo tiên tiến, đặc biệt phù hợp với các ứng dụng yêu cầu finishing bề mặt hoàn hảo và độ chính xác tuyệt đối:
🎯 Gia Công Hoàn Thiện (Finishing) Với BT-GER
BT-GER High Speed ER Collet Chuck lý tưởng cho finishing cavity, core khuôn mẫu với độ bóng Ra 0.2μm. Run-out ≤0.003mm đảm bảo không có vết rung, bề mặt bóng hoàn hảo, giảm 80% thời gian đánh bóng thủ công.
- ✅ Finishing khuôn nhựa, khuôn đúc áp lực
- ✅ Polishing tự động với ball nose cutter
- ✅ Gia công bề mặt 3D trên máy CNC 5 trục
🔧 Phay End Mill Chính Xác Với BT-GER
BT-GER High Speed ER Collet Chuck phù hợp phay end mill HSS, carbide Φ1-20mm với độ chính xác cao. Độ chính xác run-out ≤0.003mm giảm rung, tăng tuổi thọ dao 40%, bề mặt phay đẹp không cần tinh chỉnh.
- ✅ Phay contour, profiling trên thép, nhôm, titan
- ✅ Phay slot, groove với độ chính xác ±0.003mm
- ✅ High-speed milling ở 25,000-30,000 RPM
🔩 Khoan & Khoét Chính Xác Với BT-GER
BT-GER High Speed ER Collet Chuck với run-out ≤0.003mm giúp khoan lỗ tròn, đồng tâm, giảm rung khi khoan sâu. Khoét (reaming) lỗ chính xác IT6-IT7, drilling trên vật liệu cứng như titanium, Inconel, stainless steel.
- ✅ Khoan lỗ nhỏ Φ1-10mm trên vật liệu cứng
- ✅ Khoét lỗ chính xác IT6-IT7
- ✅ Khoan sâu với độ thẳng hàng hoàn hảo
⚙️ Ngành Công Nghiệp Áp Dụng BT-GER
BT-GER High Speed ER Collet Chuck đáp ứng tiêu chuẩn quốc tế về độ chính xác cho các ngành công nghiệp khắt khe:
- ✅ Chế tạo khuôn mẫu: Finishing cavity, core, ejector pin với tiêu chuẩn NIST
- ✅ Hàng không vũ trụ: Gia công titan, Inconel theo AS9100
- ✅ Thiết bị y tế: Gia công implant, surgical tools theo FDA
- ✅ Điện tử chính xác: Connector, housing, mold điện tử
Loại dao tương thích với BT-GER High Speed ER Collet Chuck: End mill (Φ1-20mm), twist drill, center drill, tap, reamer, engraving tool.
Loại máy tương thích: Máy phay CNC 3-5 trục, machining center (VMC/HMC), tapping center, engraving machine.
📊 So Sánh BT-GER High Speed ER Collet Chuck vs BT-SK vs BT-ER
| Tiêu Chí | BT-GER (High Speed) | BT-SK | BT-ER (Tiêu chuẩn) |
|---|---|---|---|
| Loại Đai Ốc | GER Precision Nut | SK Collet | ER Standard Nut |
| Run-out | ≤0.003mm | ≤0.002mm | ≤0.005mm |
| Tốc Độ Tối Đa | 30,000 RPM | 40,000 RPM | 30,000 RPM |
| Kích Thước Kẹp | Φ1-20mm (ER16/20/25/32) | Φ3-34mm | Φ1-26mm (ER16/20/25/32/40) |
| Ứng Dụng Chính | Finishing, End Milling | High-speed Milling, Boring | General Purpose |
| Giá Thành | Trung bình – Cao | Cao | Trung bình |
💡 Nên Chọn BT-GER High Speed ER Collet Chuck Khi Nào?
- ✅ Chọn BT-GER nếu: Cần finishing độ bóng cao Ra 0.2μm, phay end mill chính xác, run-out ≤0.003mm
- ✅ Chọn BT-SK nếu: Cần boring chính xác cực cao run-out ≤0.002mm, tốc độ 40,000 RPM
- ✅ Chọn BT-ER nếu: Gia công đa năng, chi phí thấp, không yêu cầu độ chính xác cực cao
🔧 7 Bước Lắp Đặt BT-GER High Speed ER Collet Chuck Đúng Cách
📝 Quy Trình Lắp Đặt BT-GER
- Bước 1: Chuẩn bịLàm sạch taper BT trên spindle máy, lau taper BT-GER High Speed ER Collet Chuck bằng dung dịch làm sạch, kiểm tra không có vết xước hay bụi bẩn.
- Bước 2: Chọn collet ER phù hợpChọn collet ER16/20/25/32 phù hợp với đường kính dao. Đảm bảo collet sạch, không mài mòn, không biến dạng.
- Bước 3: Lắp dao vào colletChèn dao vào collet ER, đảm bảo dao nhô ra ít nhất 15-20mm để giảm độ vươn, tăng độ cứng vững.
- Bước 4: Lắp collet vào BT-GERĐặt collet ER (đã có dao) vào BT-GER High Speed ER Collet Chuck, đảm bảo collet ngồi vừa khít vào taper holder.
- Bước 5: Vặn đai ốc GER precision nutDùng cờ lê chuyên dụng vặn đai ốc GER theo chiều kim đồng hồ. Lực vặn: 80-100 Nm (tùy kích thước ER). Không vặn quá chặt để tránh biến dạng collet.
- Bước 6: Kiểm tra run-outDùng đồng hồ so kiểm tra run-out tại mũi dao (cách đầu dao 50mm). Run-out phải ≤0.003mm. Nếu >0.005mm, kiểm tra lại collet, dao, hoặc làm sạch taper.
- Bước 7: Lắp BT-GER lên spindleLắp BT-GER High Speed ER Collet Chuck lên spindle máy, xiết pull stud, chạy thử không tải ở 5,000 RPM trước khi gia công thực tế.
🛠️ Bảo Dưỡng BT-GER High Speed ER Collet Chuck
- Sau mỗi ca: Vệ sinh BT-GER High Speed ER Collet Chuck và collet bằng air gun, loại bỏ phoi kim loại và dầu mỡ
- Hàng tuần: Kiểm tra pull stud, thay mới nếu phát hiện mòn ren. Tra mỡ mỏng vào ren pull stud (không tra vào taper)
- Hàng tháng: Kiểm tra run-out tại 100mm, nếu >0.005mm cần làm sạch lại hoặc thay collet
- 3-6 tháng: Gửi BT-GER High Speed ER Collet Chuck đi kiểm tra và hiệu chuẩn chuyên nghiệp
- Bảo quản: Cất trong hộp khô ráo, tránh ẩm mốc và va đập
⚠️ Lưu Ý Quan Trọng Khi Sử Dụng BT-GER High Speed ER Collet Chuck
- 🚫 Không vặn quá chặt đai ốc GER (lực >120 Nm) – có thể làm biến dạng collet, giảm độ chính xác
- 🚫 Không sử dụng collet bẩn hoặc mòn – run-out tăng, bề mặt không bóng
- 🚫 Không để dao vươn quá dài (>4xD) – dễ rung, gãy dao, giảm độ chính xác
- ✅ Luôn làm sạch taper trước khi lắp – bụi bẩn làm tăng run-out 500%
- ✅ Bảo quản trong hộp khô ráo – tránh ẩm, gỉ sét, va đập
❓ 5 Câu Hỏi Thường Gặp Về BT-GER High Speed ER Collet Chuck
❓ BT-GER High Speed ER Collet Chuck khác BT-ER thông thường như thế nào?
Trả lời: BT-GER High Speed ER Collet Chuck sử dụng đai ốc GER precision nut có độ chính xác cao hơn đai ốc ER tiêu chuẩn:
- ✅ Run-out BT-GER: ≤0.003mm vs BT-ER: ≤0.005mm (giảm 40%)
- ✅ Răng đai ốc GER tinh vi hơn, dung sai chặt chẽ hơn
- ✅ Phù hợp gia công finishing, end milling độ chính xác cao
- ✅ Giá cao hơn BT-ER ~20-30% nhưng chất lượng vượt trội
❓ BT-GER High Speed ER Collet Chuck có thể chạy ở tốc độ bao nhiêu RPM?
Trả lời: BT-GER High Speed ER Collet Chuck được thiết kế chạy ổn định ở 30,000 RPM với cấp cân bằng G2.5. Khuyến nghị:
- ✅ 10,000-20,000 RPM: Phay thép, inox, vật liệu cứng
- ✅ 20,000-30,000 RPM: Phay nhôm, đồng, finishing
- ⚠️ Không nên chạy >30,000 RPM – nguy cơ mất cân bằng, giảm tuổi thọ
❓ Collet ER nào tương thích với BT-GER High Speed ER Collet Chuck?
Trả lời: BT-GER High Speed ER Collet Chuck tương thích với các collet ER tiêu chuẩn:
- ✅ ER16: Φ1-10mm (dao nhỏ, finishing tinh)
- ✅ ER20: Φ1-13mm (end mill, drilling)
- ✅ ER25: Φ1-16mm (phay trung bình)
- ✅ ER32: Φ1-20mm (phay lớn, khoan)
Lưu ý: Collet phải sạch, không mòn để đảm bảo BT-GER High Speed ER Collet Chuck đạt run-out ≤0.003mm.
❓ Làm thế nào để BT-GER High Speed ER Collet Chuck đạt run-out ≤0.003mm?
Trả lời: Để BT-GER High Speed ER Collet Chuck đạt run-out ≤0.003mm:
- ✅ Làm sạch taper: Lau taper holder, taper spindle, đảm bảo không có bụi, dầu mỡ
- ✅ Kiểm tra collet: Collet phải mới, không mòn, không biến dạng. Thay collet mới sau 1,000 giờ
- ✅ Vặn đúng lực: Vặn đai ốc GER với lực 80-100 Nm, không vặn quá chặt
- ✅ Kiểm tra dao: Dao phải thẳng, không cong. Dao cong làm tăng run-out 300%
- ✅ Đo bằng đồng hồ so: Đo run-out tại mũi dao (cách đầu 50mm), điều chỉnh nếu >0.005mm
❓ BT-GER High Speed ER Collet Chuck có phù hợp gia công titan, Inconel không?
Trả lời: Có, BT-GER High Speed ER Collet Chuck rất phù hợp gia công vật liệu cứng nhờ:
- ✅ Run-out ≤0.003mm: Giảm rung, giảm lực cắt, tăng tuổi thọ dao 40%
- ✅ Tốc độ 30,000 RPM: Phù hợp high-speed machining trên titan, Inconel
- ✅ Độ cứng vững cao: Giảm độ vươn dao, tăng độ ổn định khi cắt vật liệu cứng
- ✅ Ứng dụng thực tế: Ngành hàng không vũ trụ, y tế dùng BT-GER High Speed ER Collet Chuck để gia công titan, Inconel, stainless steel 316
Khuyến nghị: Kết hợp BT-GER High Speed ER Collet Chuck với dao carbide phủ TiAlN, coolant áp suất cao để đạt hiệu quả tối ưu.
